Banc de test pour équipements étanches

M210121

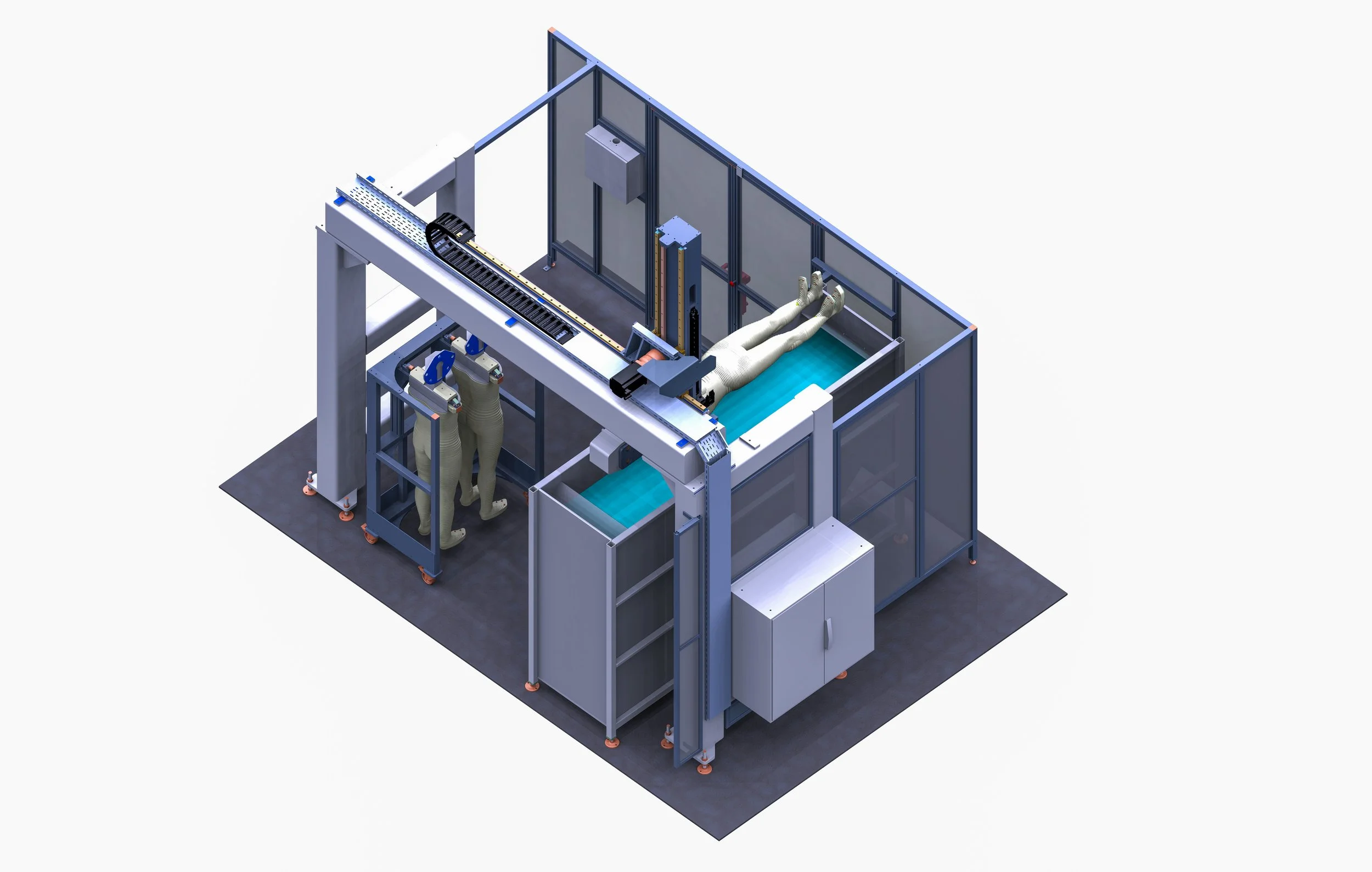

Nous avons conçu et réalisé pour Décathlon un banc de test automatisé d’étanchéité destiné au contrôle de waders avant mise sur le marché. L’installation permet d’immerger un mannequin équipé, de lui appliquer des mouvements dynamiques, puis de le repositionner de manière ergonomique pour l’analyse des résultats par un opérateur.

Ce projet s’inscrit dans le secteur des équipements sportifs et de protection, avec des enjeux forts de qualité produit, de répétabilité des essais et de sécurité opérateur. L’objectif était de fiabiliser les tests d’étanchéité tout en offrant une grande souplesse de paramétrage afin de s’adapter aux différentes gammes de waders développées par Décathlon.

Le banc permet aujourd’hui de reproduire des conditions d’utilisation réalistes, avec un pilotage simple via IHM et une manipulation automatisée du mannequin sur plusieurs axes.

• Manipulation automatisée – Précision et ergonomie

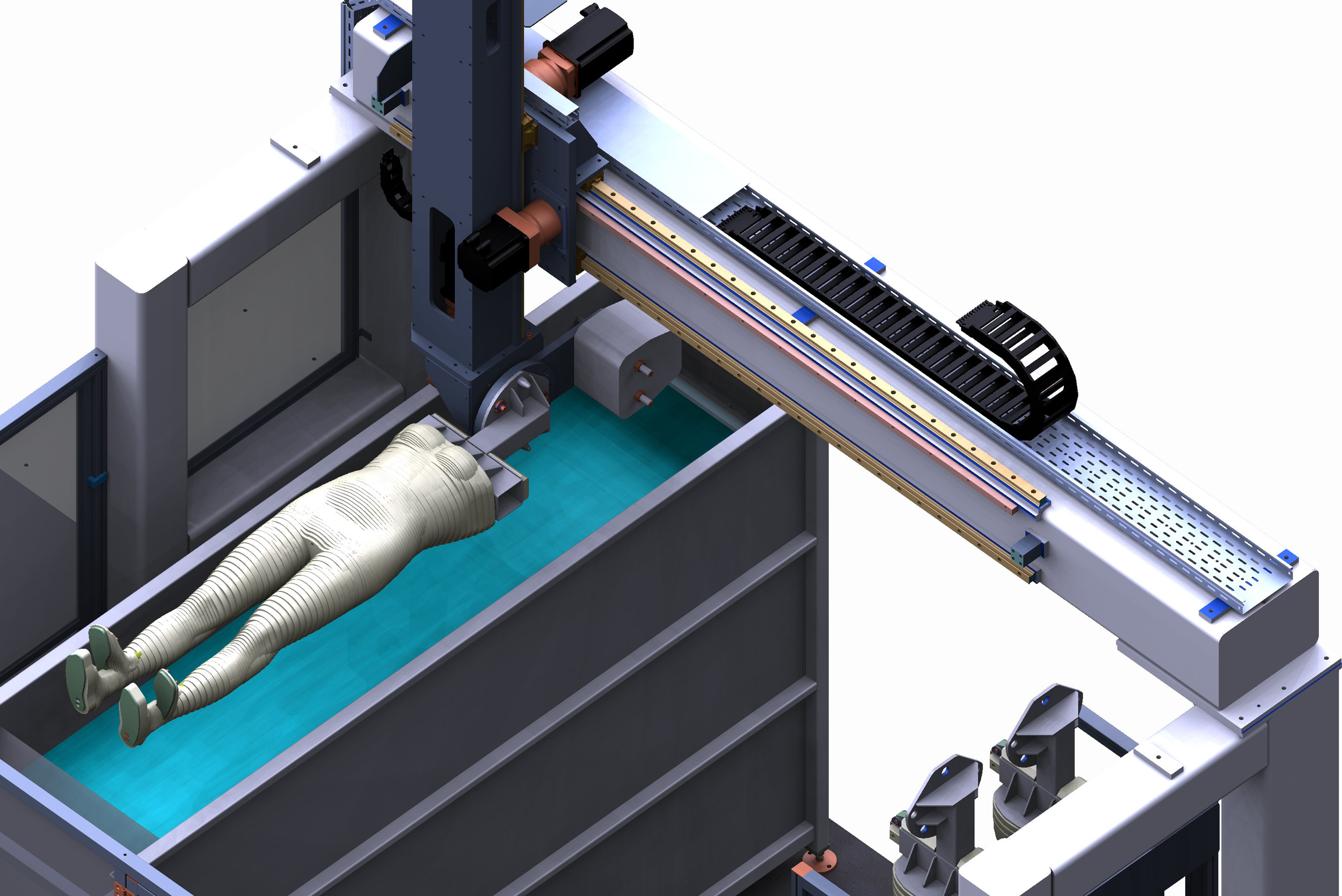

  Le cœur du banc repose sur un manipulateur 3 axes numérisés, capable de déplacer le mannequin en translation horizontale, verticale et en rotation. Les mouvements sont entièrement paramétrables depuis l’IHM, permettant de définir précisément la hauteur d’immersion, la durée du test et l’intensité des secousses. En fin de cycle, le mannequin est automatiquement ramené à une hauteur ergonomique pour faciliter les opérations de contrôle et de déshabillage par les équipes Décathlon.

• Test d’étanchéité dynamique – Reproductibilité des essais

  Le mannequin, spécialement modifié pour être préhensible automatiquement, est immergé dans un bac d’essai en inox dimensionné pour accueillir différents modèles de waders. Les mouvements imposés pendant l’immersion permettent de solliciter les zones critiques du produit, afin de détecter d’éventuelles fuites dans des conditions proches de l’usage réel.

• Sécurité et intégration – Un poste conforme aux exigences

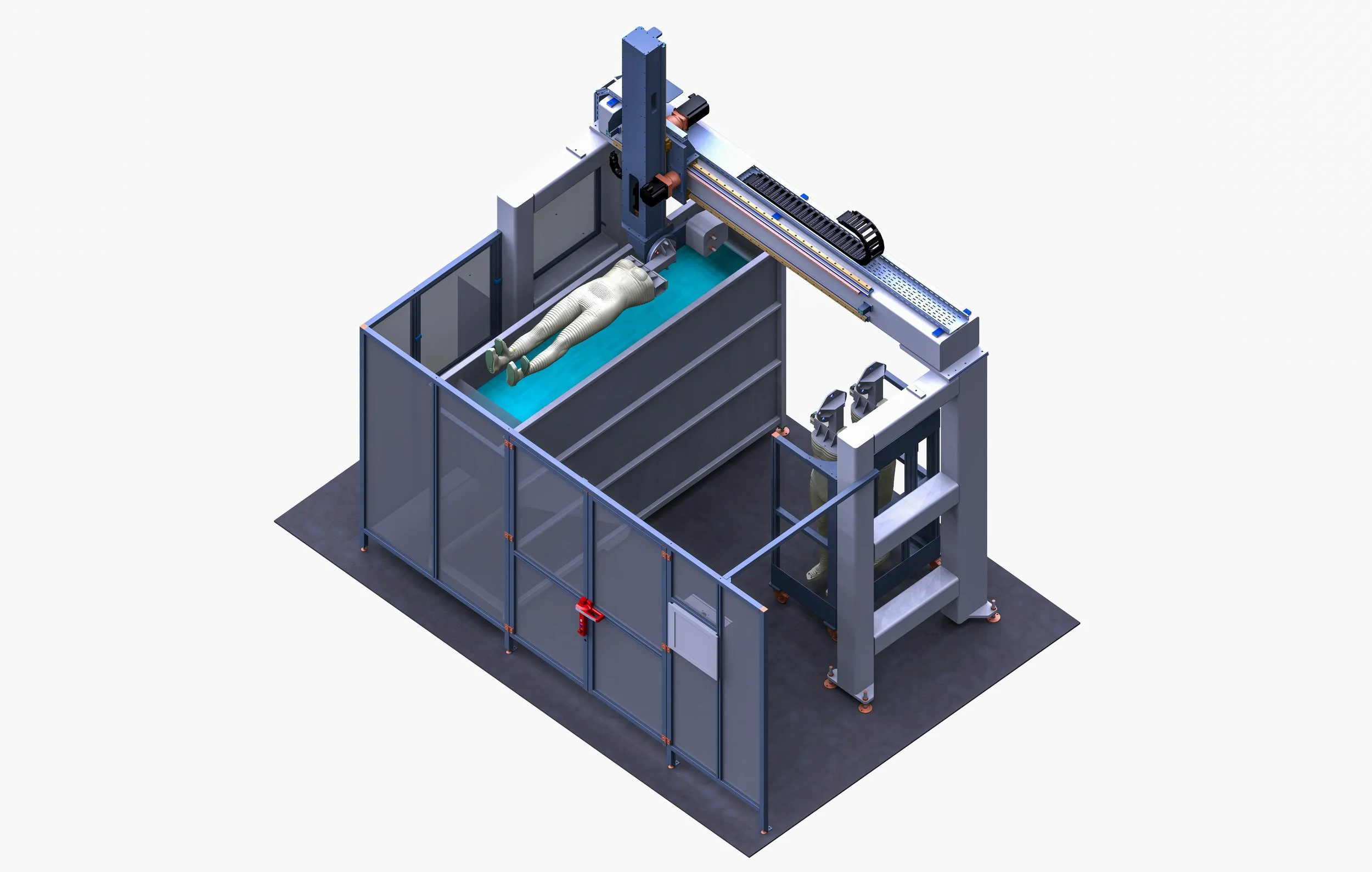

  L’ensemble de l’installation est intégré dans une enceinte cartérisée, garantissant la sécurité des opérateurs pendant les phases automatiques. Les accès sont sécurisés par des dispositifs interverrouillés et un système de sécurité dédié, assurant un fonctionnement conforme aux normes industrielles et aux standards de sécurité Décathlon.
