Ligne d’assemblage de toits ouvrants automobiles
M130431

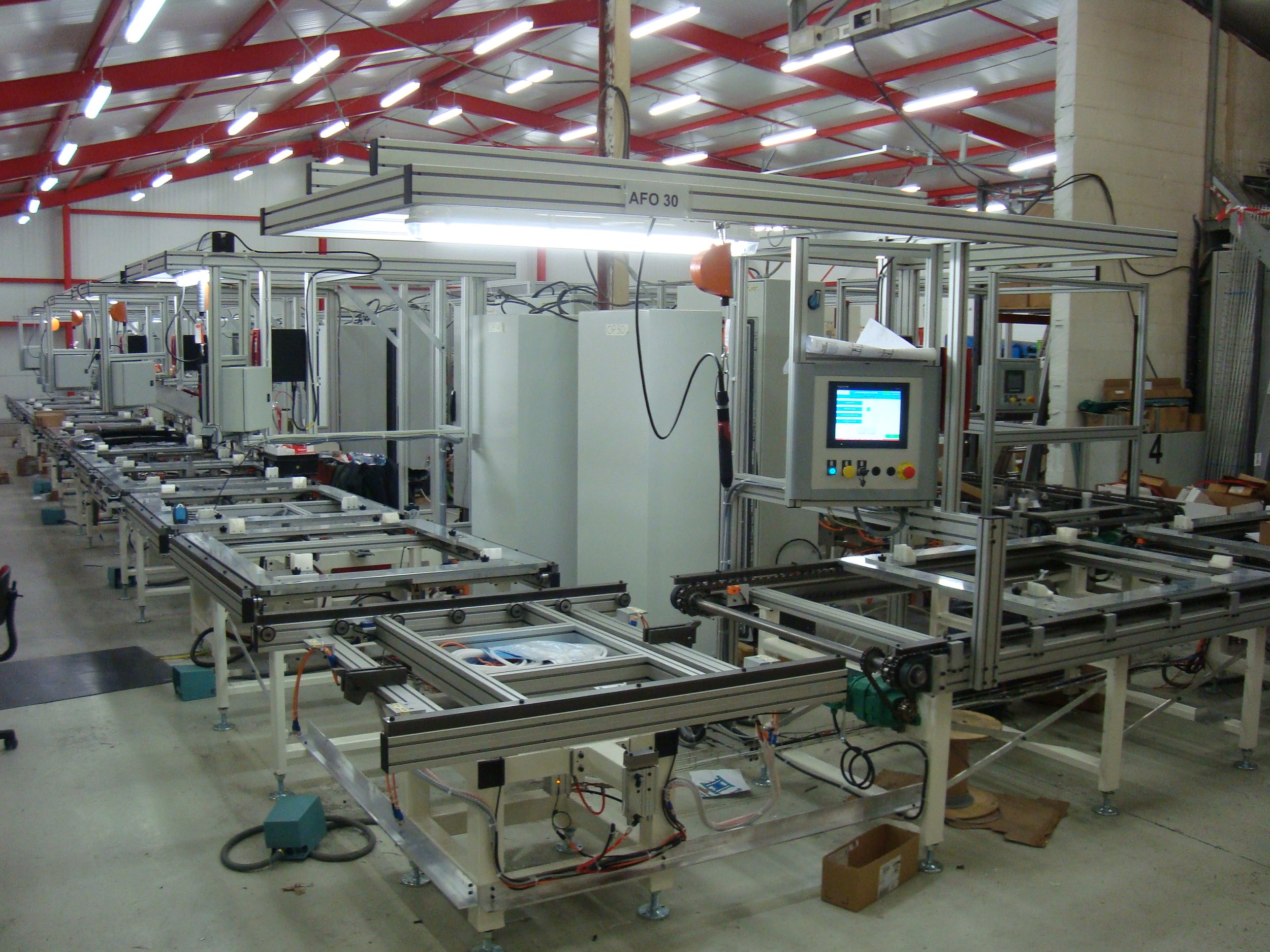

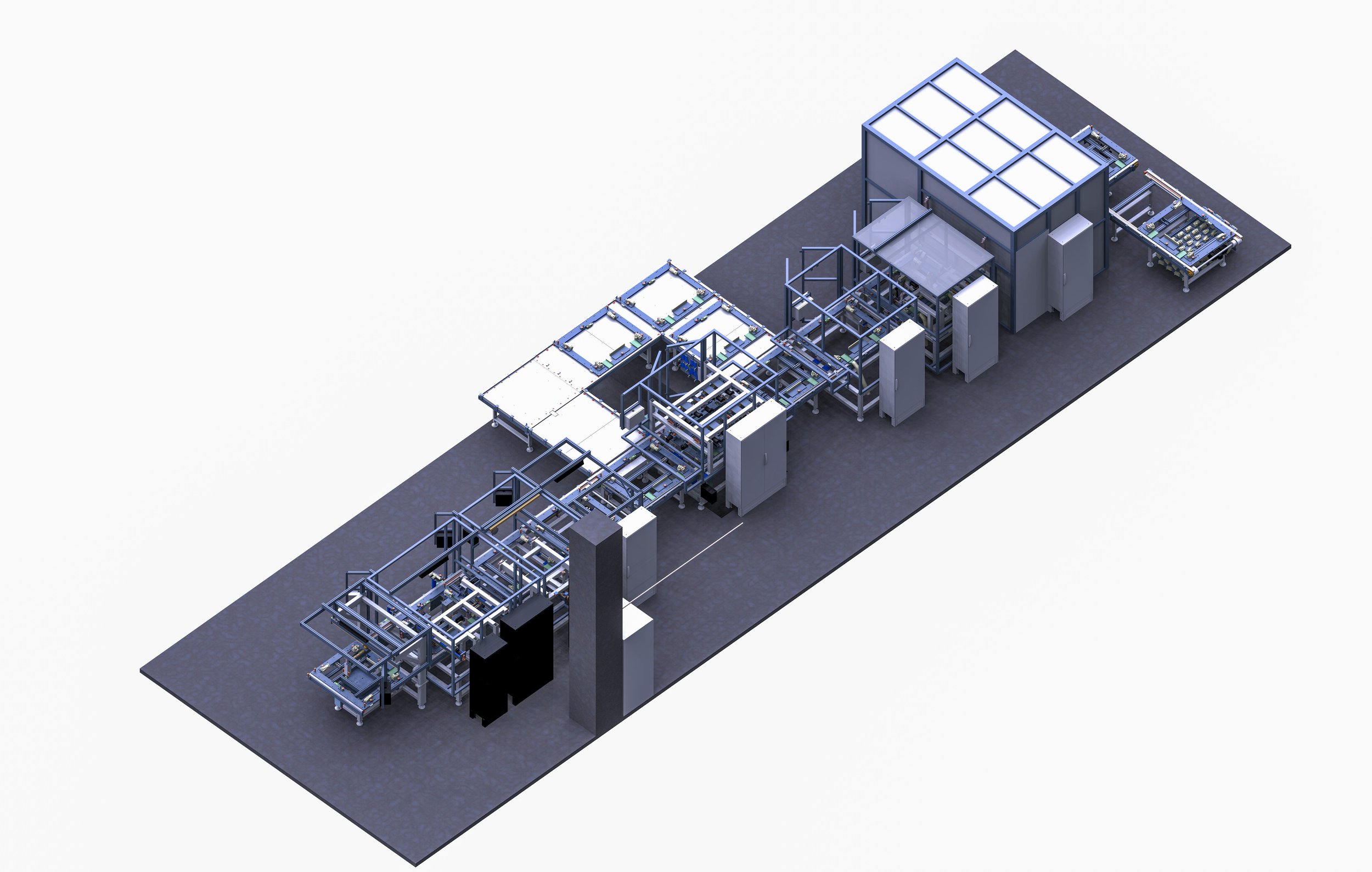

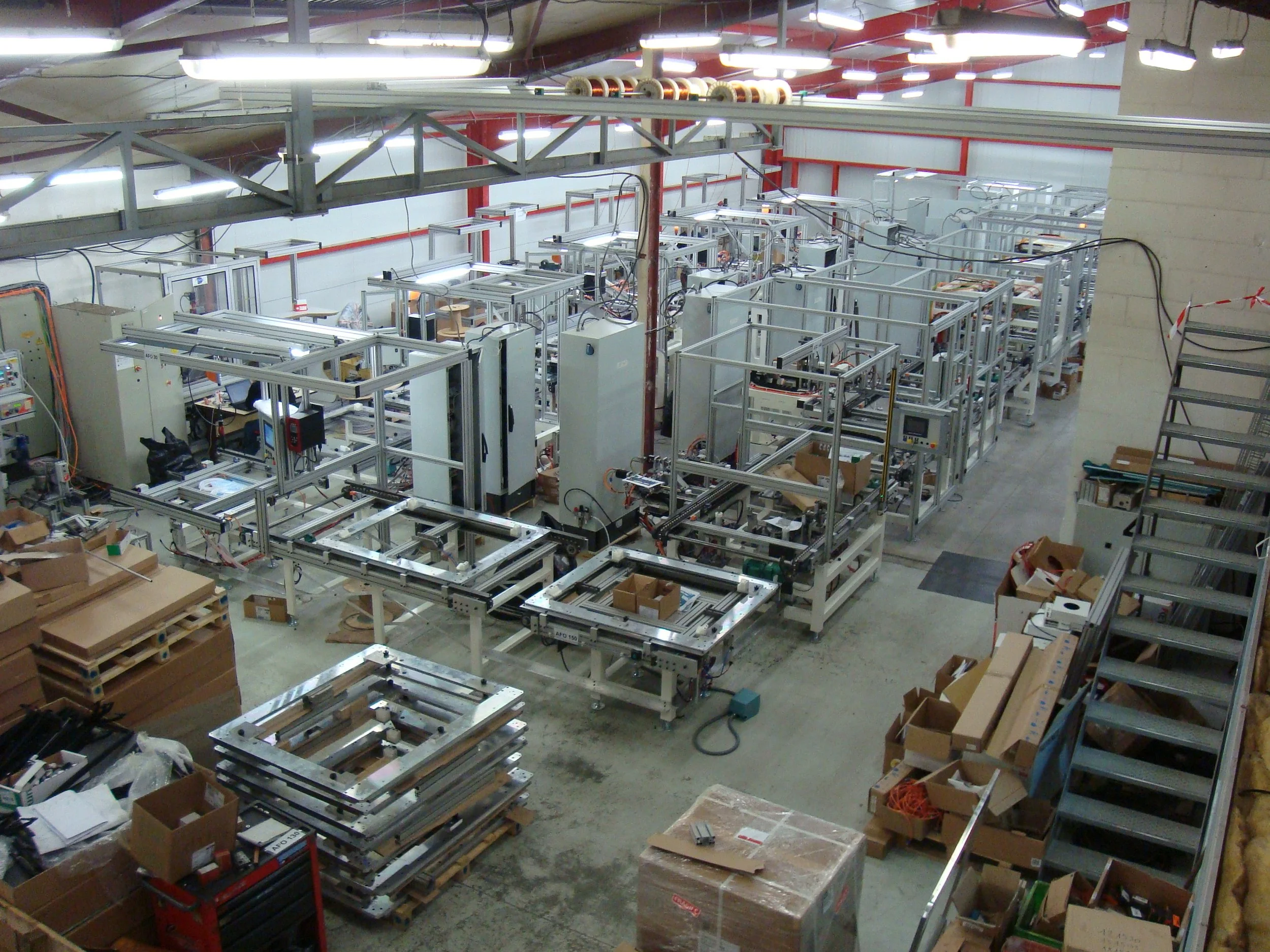

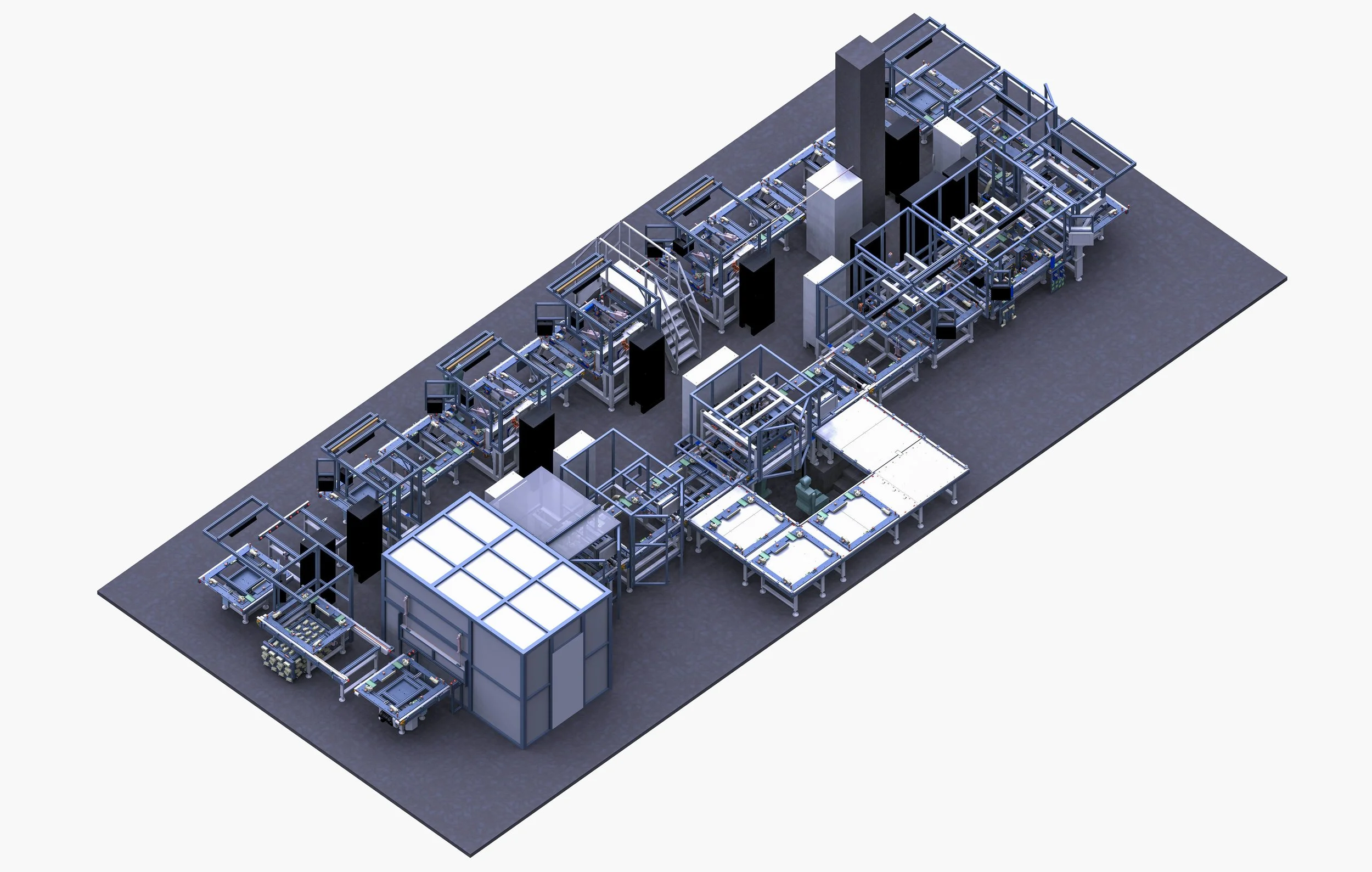

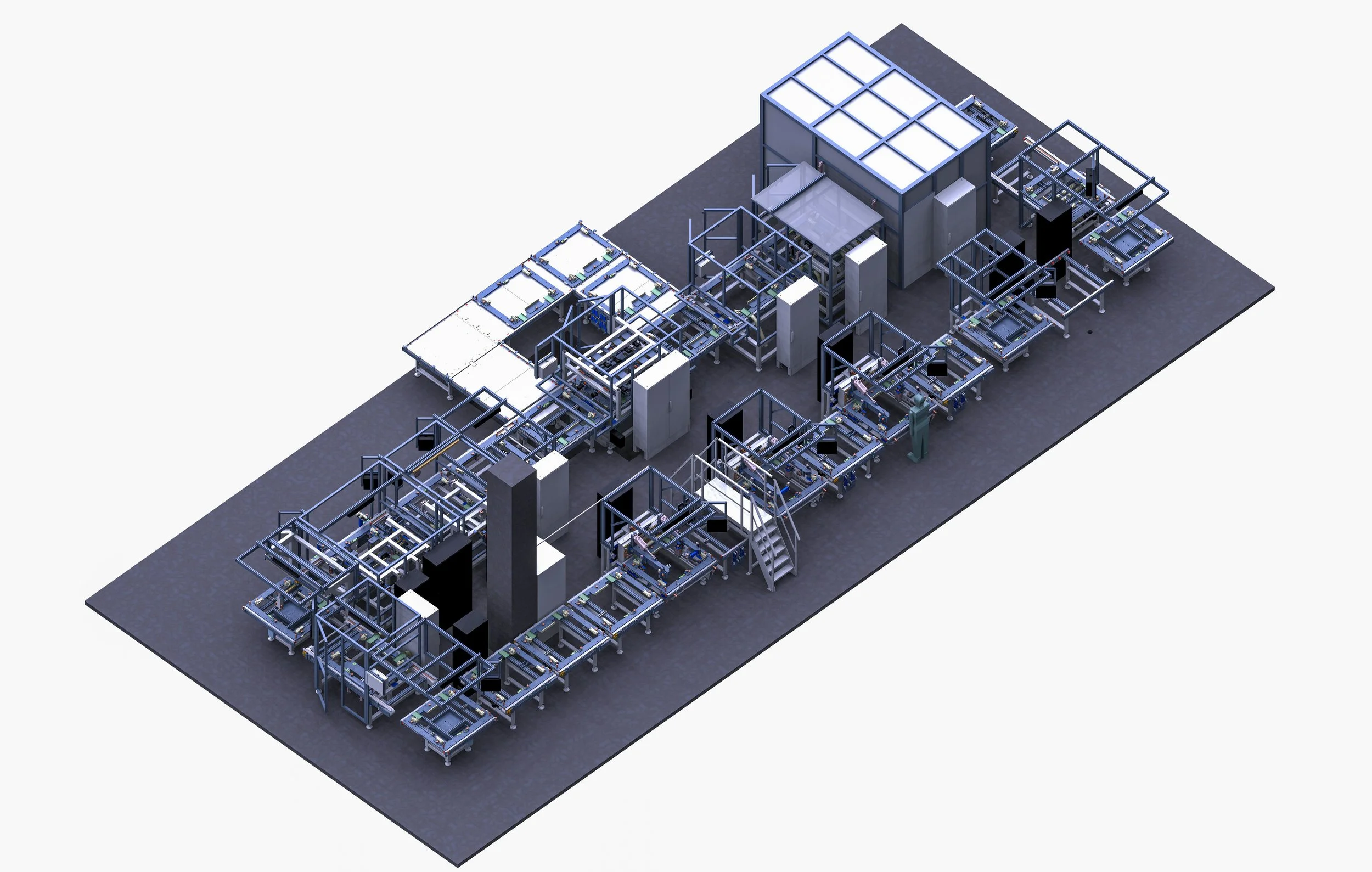

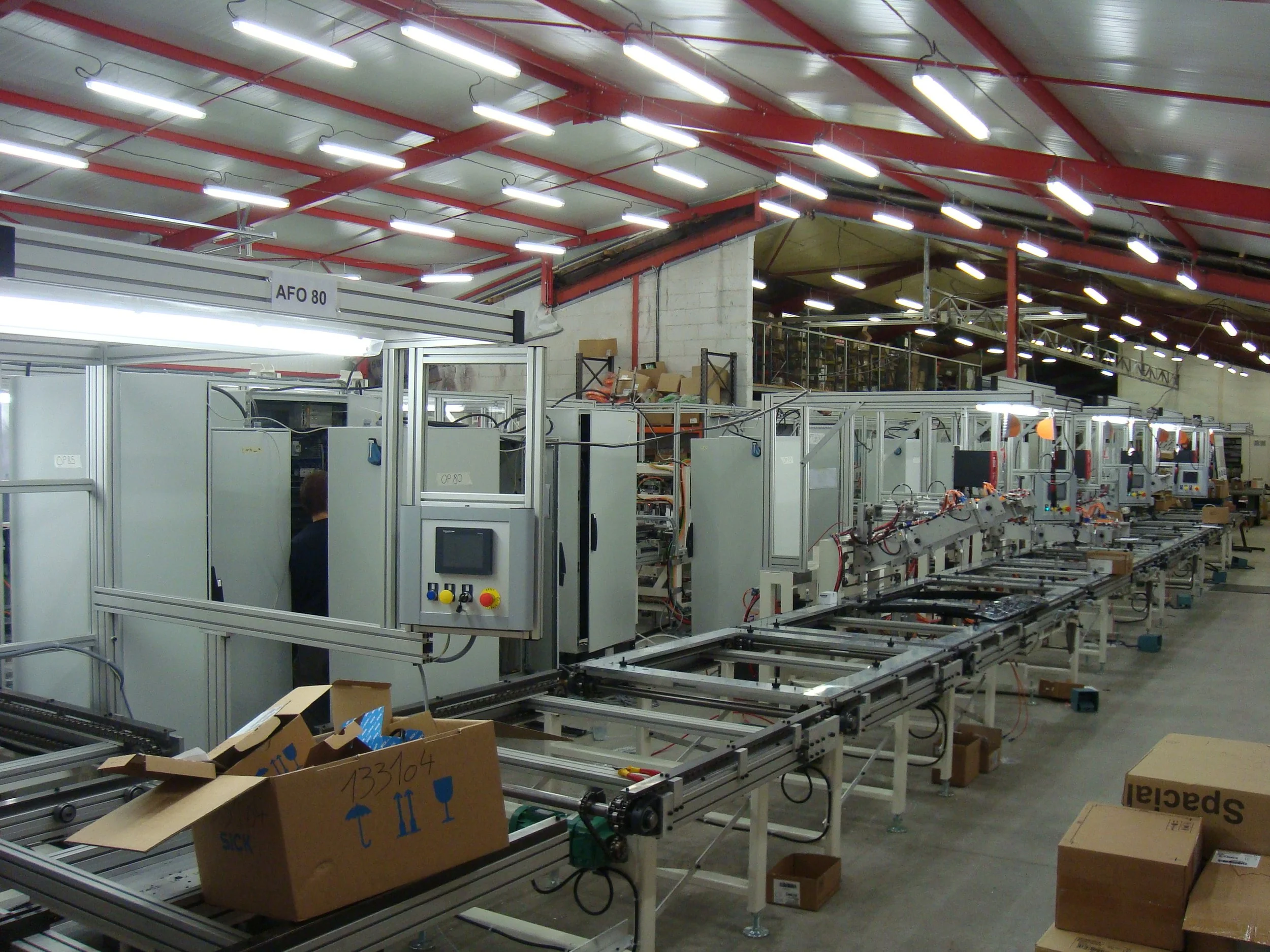

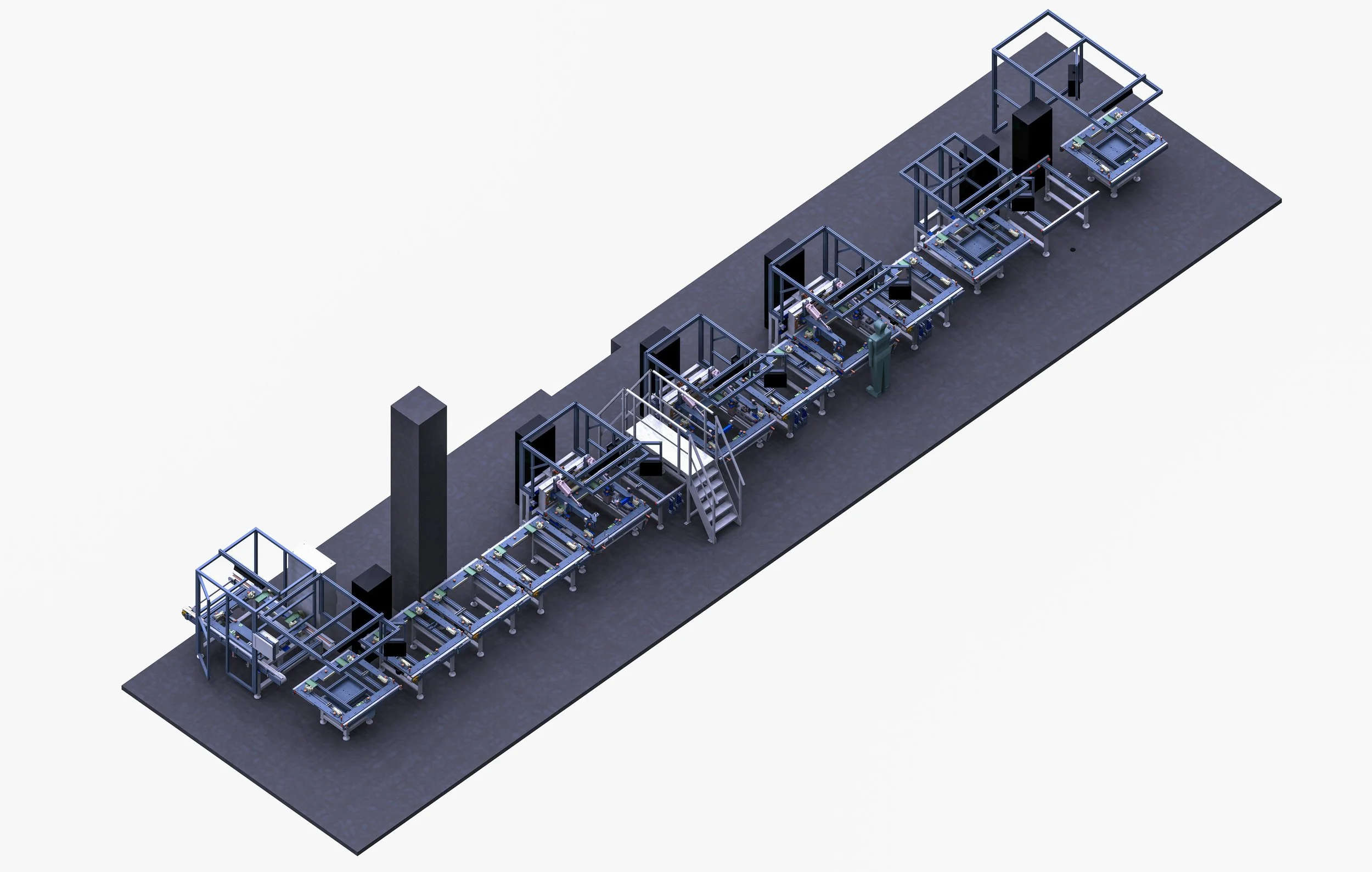

La solution développée repose sur une ligne d’assemblage modulaire sur palettes, cadencée à 84 secondes, intégrant plus de quinze postes successifs couvrant l’ensemble du process : montage mécanique, pose de sous-ensembles, réglages fonctionnels, tests électriques, contrôles vision, essais d’effort et contrôles acoustiques.

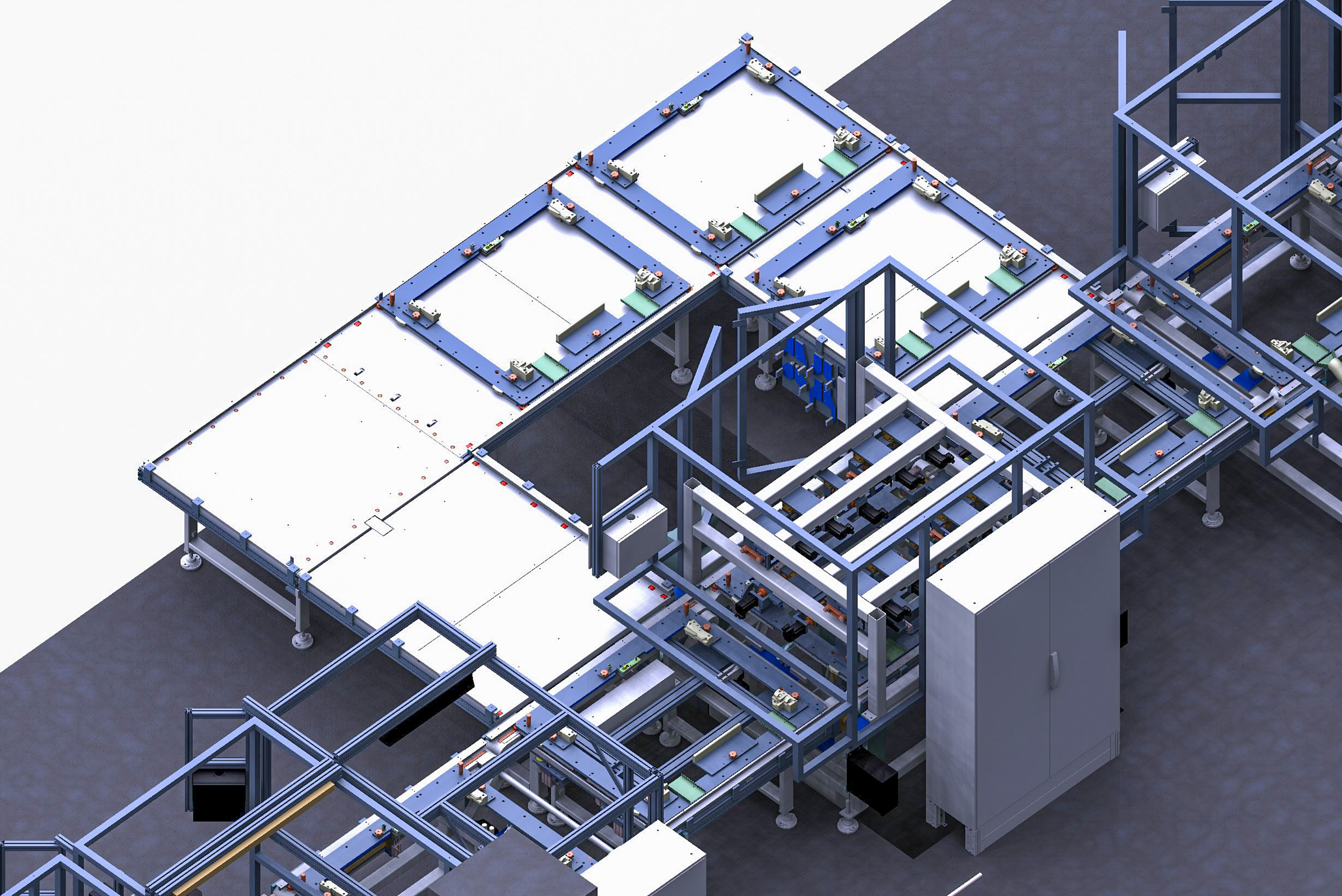

La ligne est conçue pour assembler plusieurs variantes de produits de grandes dimensions, avec des palettes dédiées et des posages interchangeables assurant flexibilité et répétabilité.
-
La ligne intègre plusieurs postes automatiques dédiés au réglage précis de la vitre par rapport au cadre, combinant axes numérisés, servomoteurs, vis à billes et capteurs de mesure.
Ces systèmes permettent d’ajuster la position de la vitre dans le plan XY, de contrôler les efforts appliqués, les courses, ainsi que les phénomènes de pincement, assurant ainsi un fonctionnement fluide et conforme aux exigences automobiles. -
En fin de ligne, plusieurs stations automatiques réalisent des contrôles fonctionnels avancés :
inspection vision pour la détection de défauts d’aspect,
mesures d’efforts et de déplacements sur les mécanismes,
contrôles acoustiques des moteurs intégrés dans une enceinte dédiée.
Ces opérations permettent de valider la conformité du module avant déchargement, tout en capitalisant les données de test pour l’analyse qualité.
