Îlot robotisé de pliage de tôles sur mesure

M200231

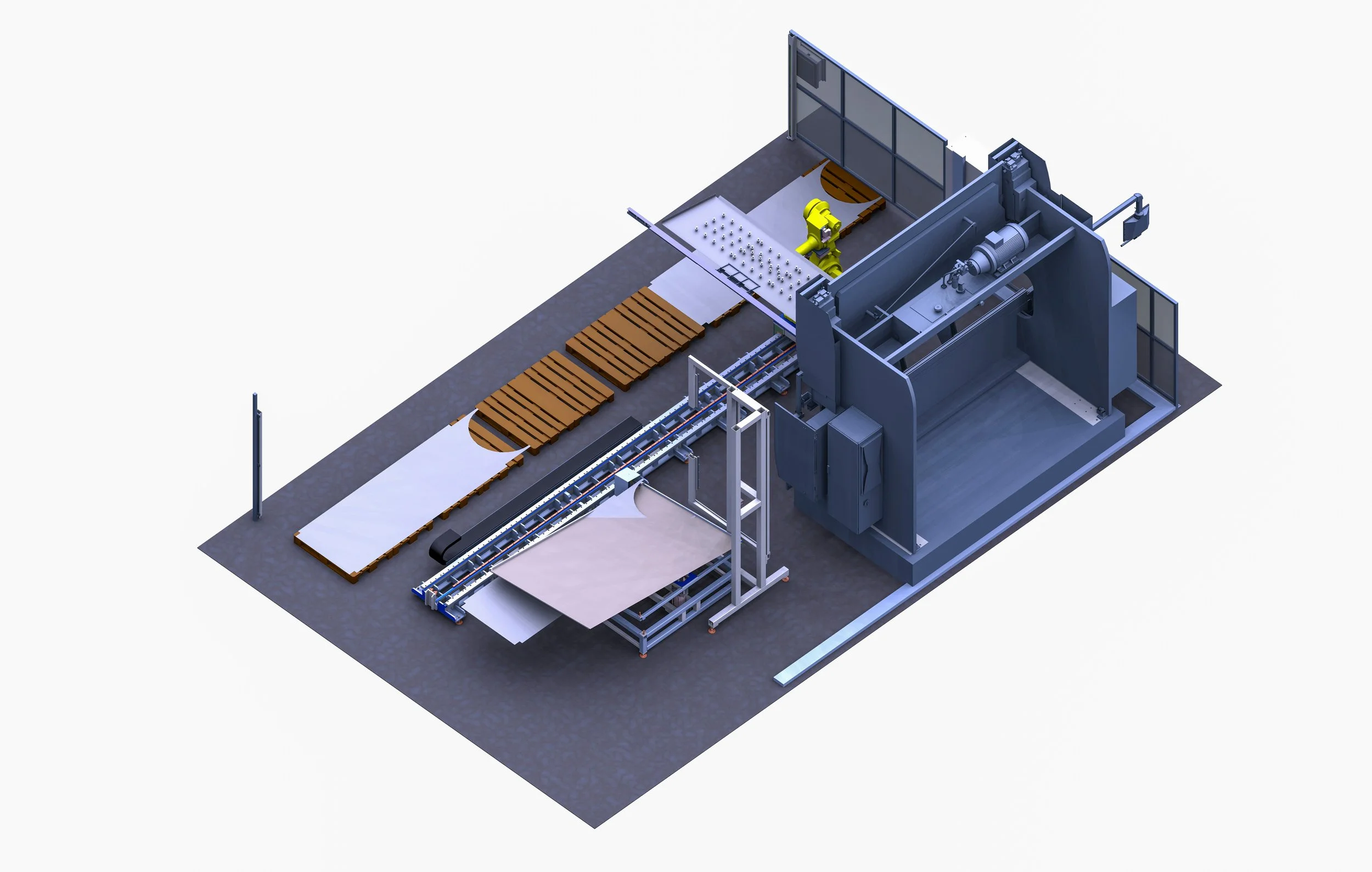

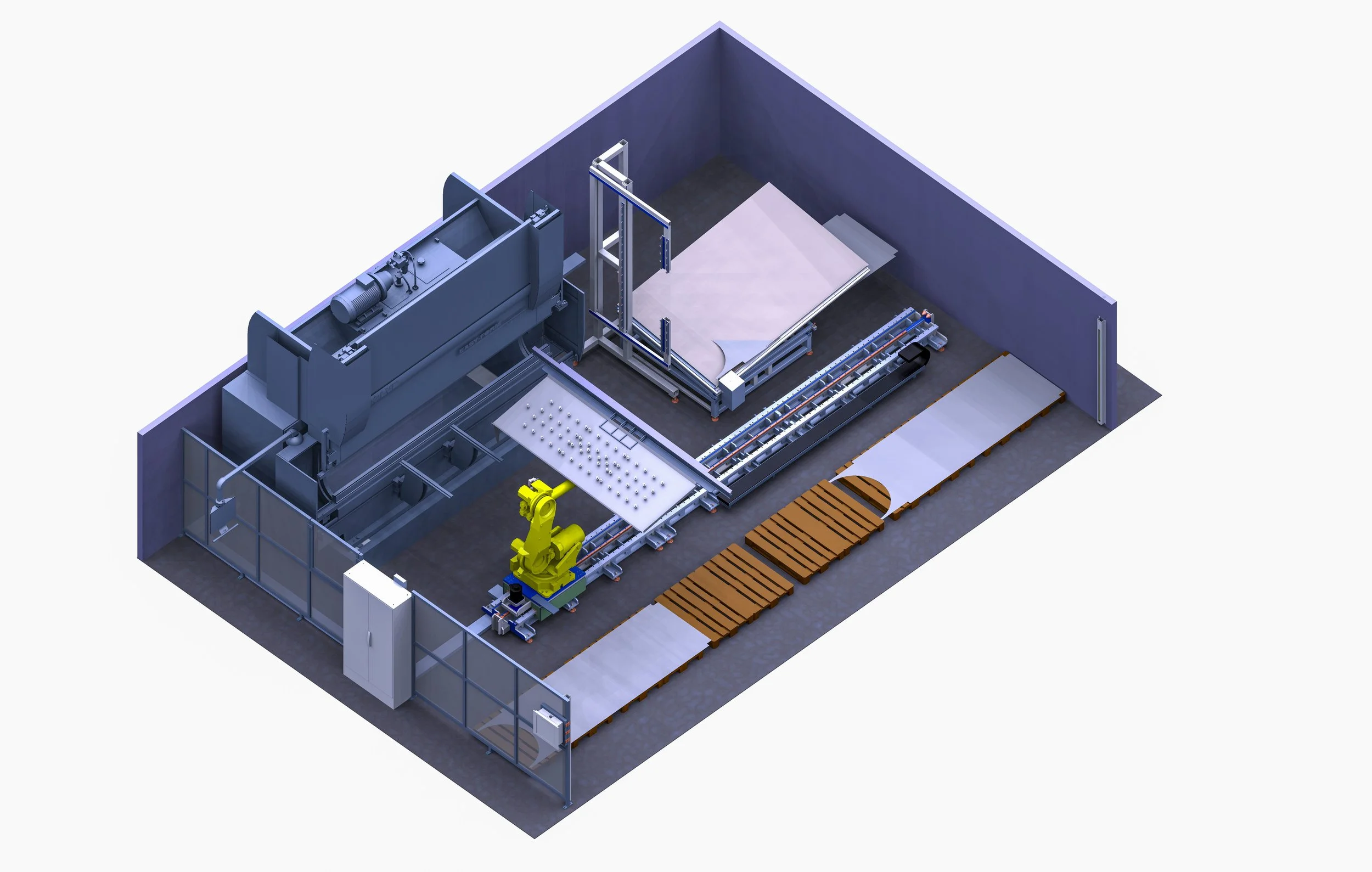

L’installation repose sur un îlot robotisé complet de pliage, intégrant un robot industriel monté sur chariot motorisé, des tables périphériques dédiées au référencement et au retournement des tôles, ainsi qu’un préhenseur modulaire à changement rapide.
Conçue comme une cellule flexible, la machine s’adapte à de nombreuses références produits sans reconfiguration lourde, tout en s’intégrant dans un environnement existant.

• Référencement automatique et précis des tôles

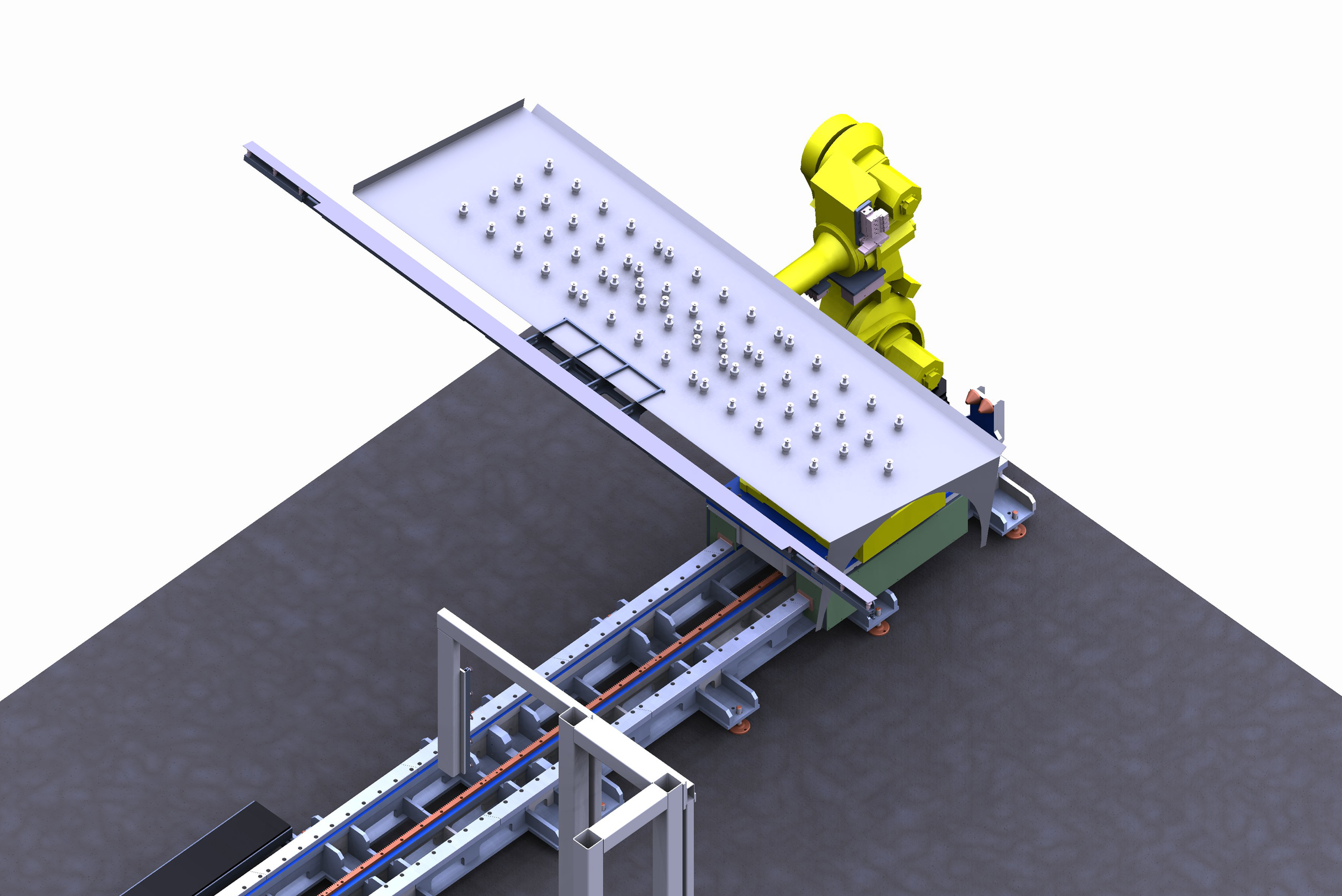

  Une table de mise en référence inclinable sur deux axes permet d’amener automatiquement chaque tôle dans une position parfaitement définie.
  Grâce à un système d’inclinaison contrôlée et à des éléments de guidage à billes, les tôles sont plaquées dans un angle de référence unique avant leur prise par le robot, garantissant une prise répétable et adaptée à chaque format.

• Retournement robotisé pour plis inverses

  Pour les pièces nécessitant des séquences de pliage complexes, une table de retournement dédiée permet au robot de retourner les tôles sans perte de référencement.
  Le maintien par ventouses et l’ajustement de l’entraxe des bras assurent un retournement sécurisé, tout en conservant la précision nécessaire aux opérations de pliage successives.

• Mobilité et polyvalence du robot

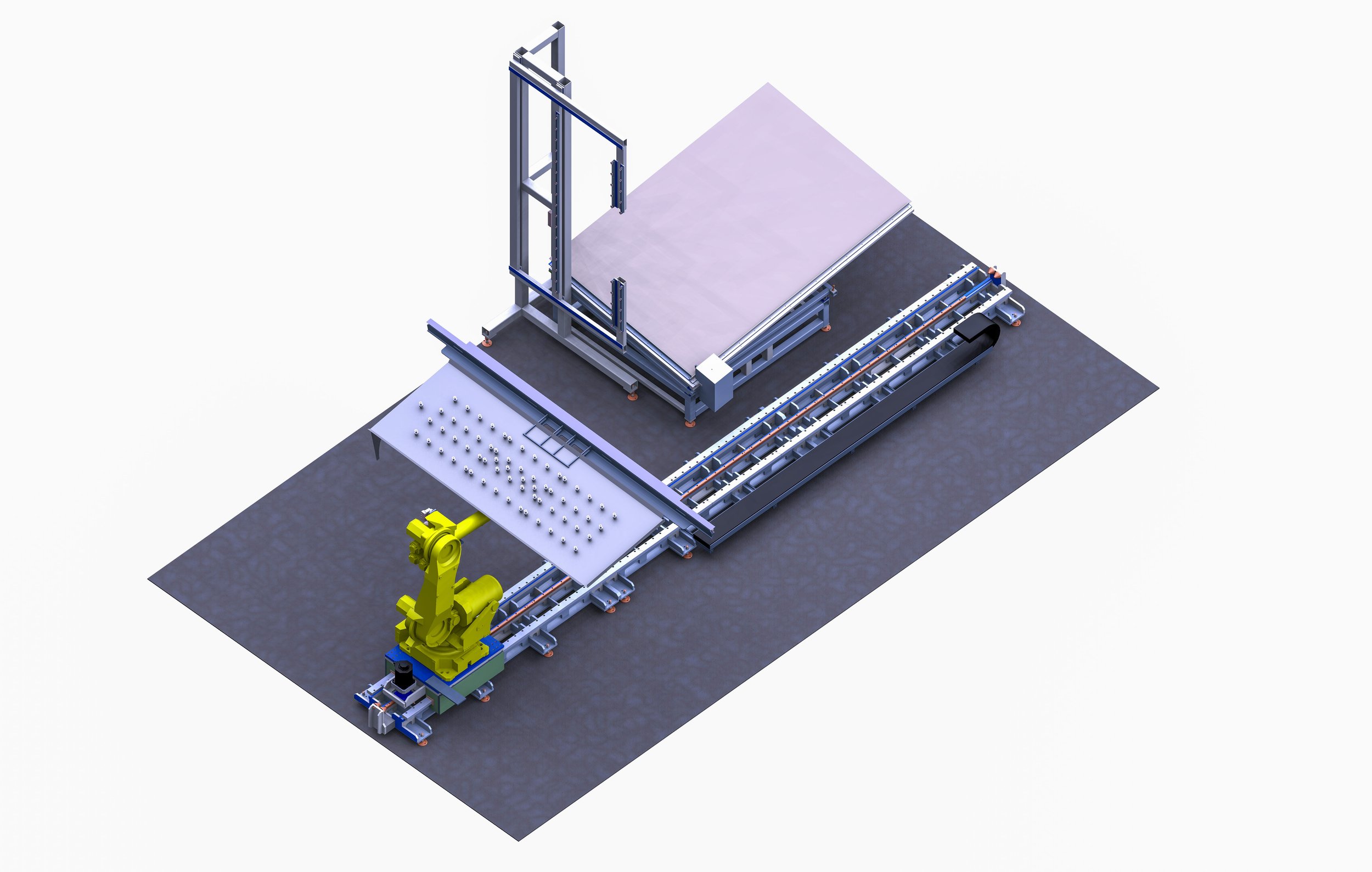

  Le robot est installé sur un chariot motorisé numérisé, lui permettant de desservir plusieurs palettes de chargement, la presse plieuse et les postes annexes.
  Associé à un préhenseur modulaire, configurable rapidement selon les séries, l’îlot offre une grande flexibilité de production et limite les temps de changement de référence.
