Bobineuse haute précision pour stators électriques
M250115

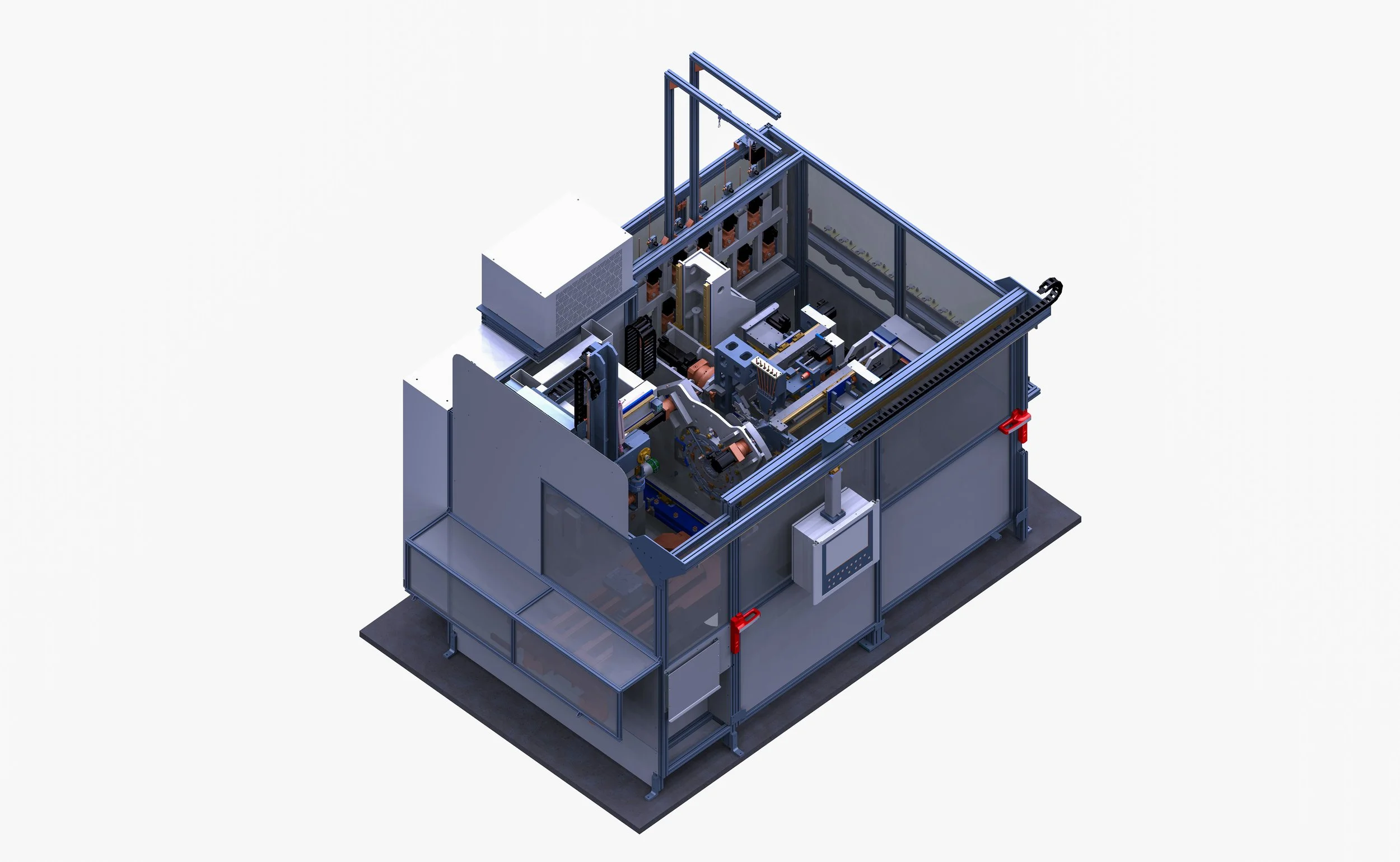

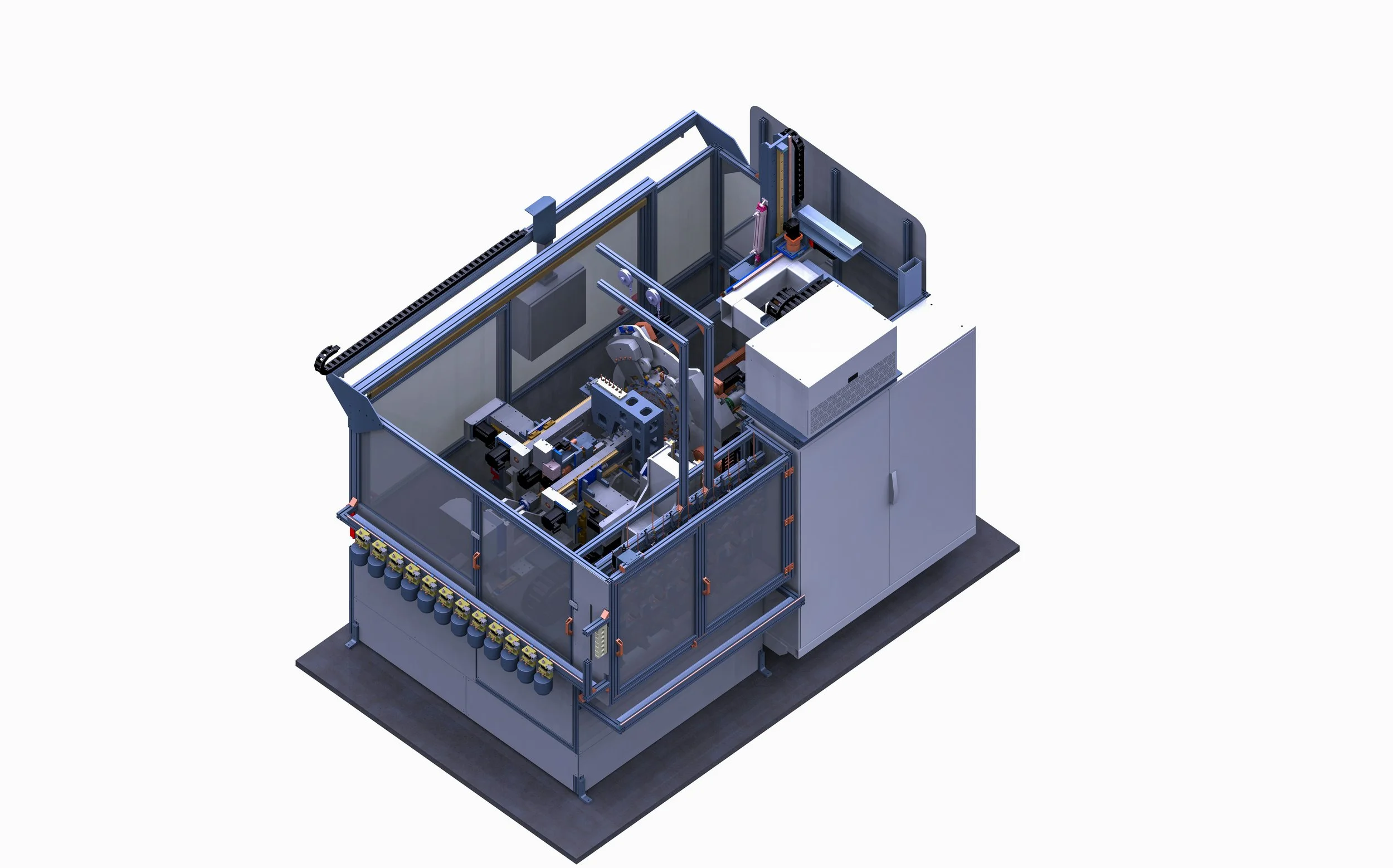

Nous avons réalisé une machine de bobinage complexe destinée à la production de stators de nouvelle génération pour le secteur de l'e-mobilité.
Ce projet,consiste en la reproduction d'une technologie de pointe (Wonders+) avec une migration complète vers une architecture d’automatisme Schneider Electric.
L’installation traite des paquets de tôles à 96 encoches avec une isolation continue, garantissant un bobinage compact et performant pour des moteurs électriques à haut rendement.
-
La machine a été conçue pour offrir une polyvalence industrielle maximale. Elle permet de basculer entre deux hauteurs de paquets de tôles (34 ou 42 mm) grâce à des unités d'expansion de mors et de lames interchangeables. Cette modularité permet de répondre aux variations de conception des stators sans multiplier les investissements en équipements lourds.
-

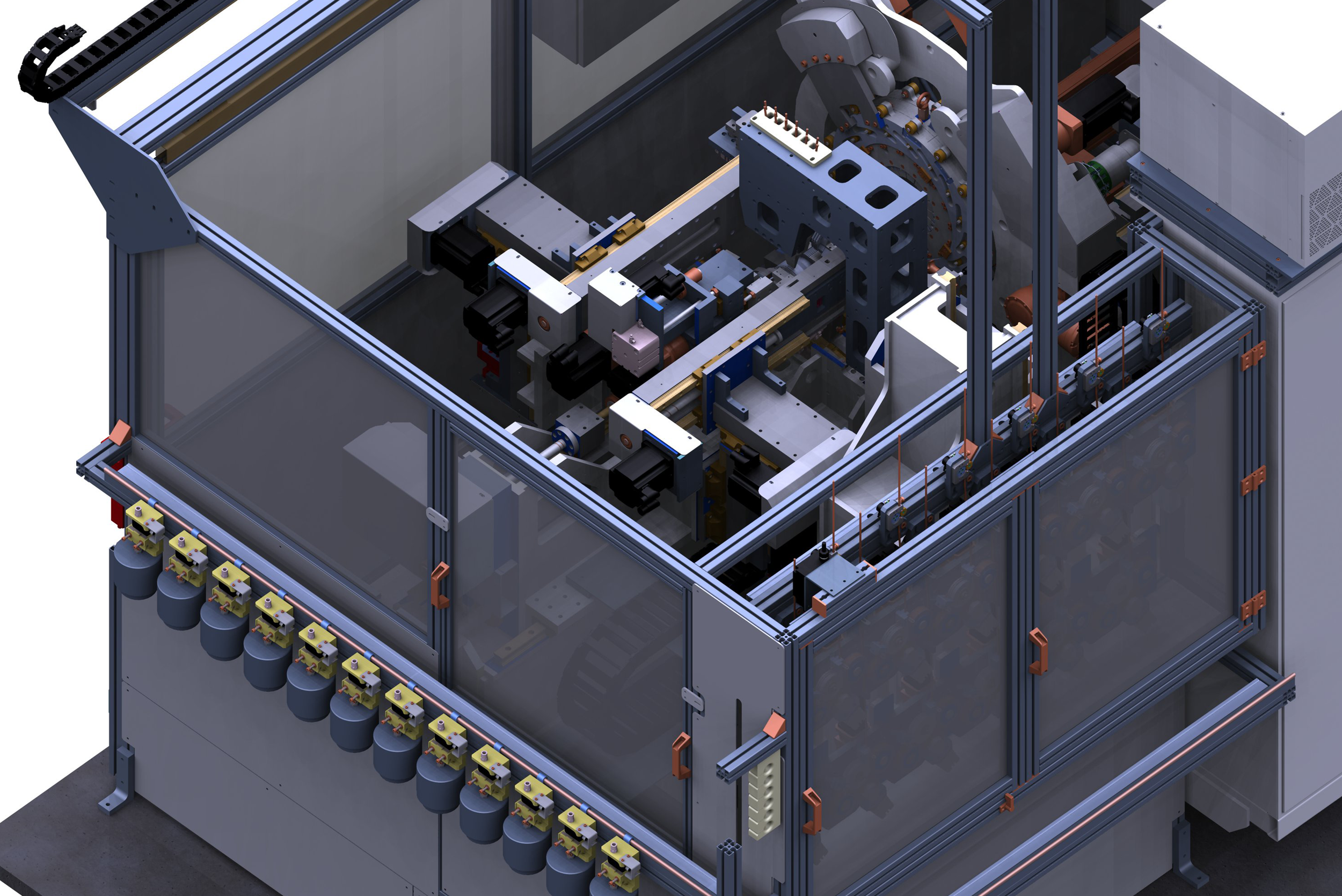

Le système repose sur une gestion complexe de 12 fûts de fils d'acier alimentant simultanément la broche de bobinage. L'innovation réside dans l'unité de twistage rotative et les 12 dévidoirs asservis, qui assurent une mise en forme parfaite du "chignon" (bobinage sortant). Ce dispositif garantit une géométrie précise des 6 sorties de phases, essentielle pour les étapes ultérieures de connexion.
-

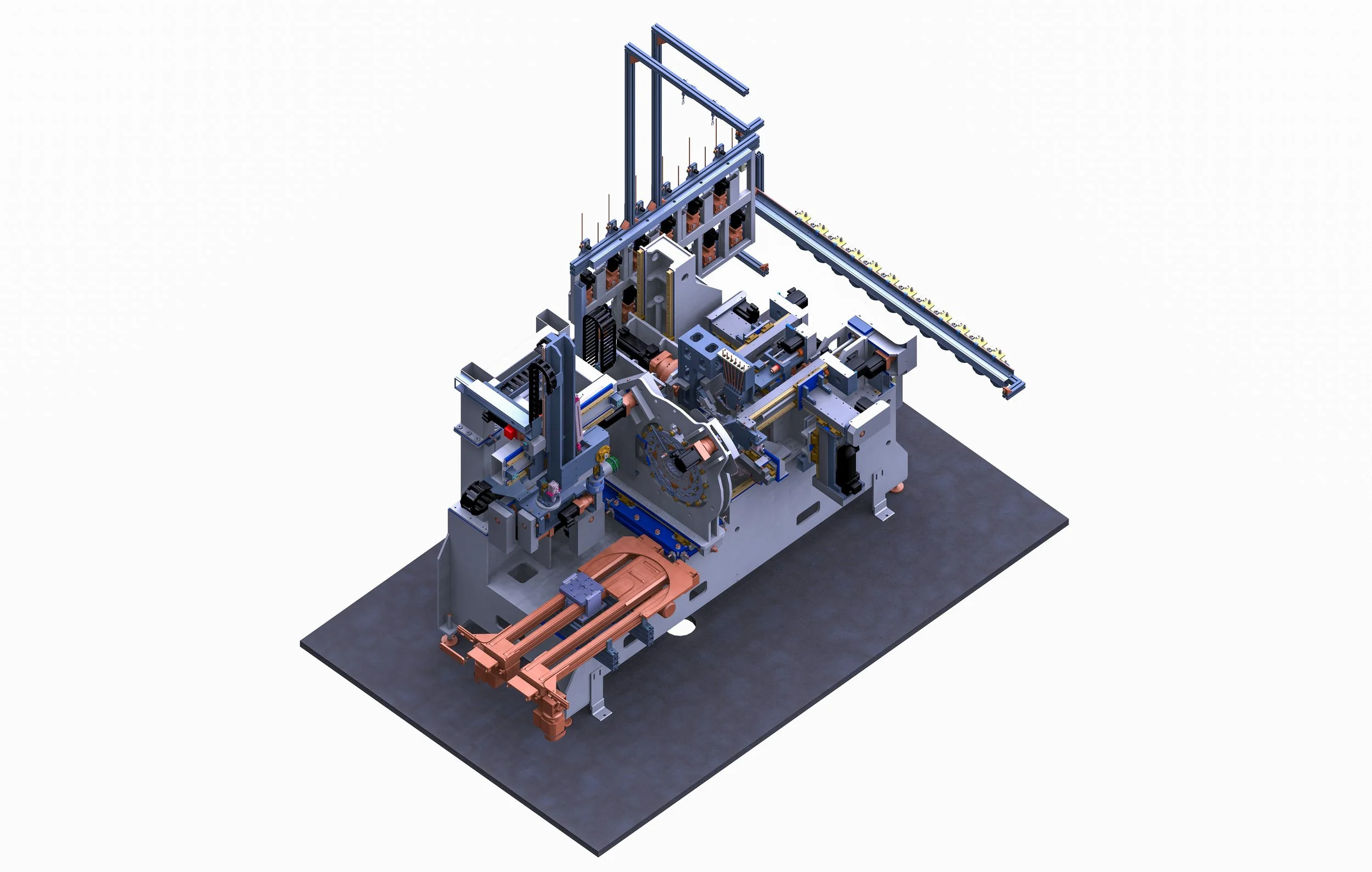

L'unité de broche est couplée à des systèmes suiveurs (avant et arrière) et à une contre-forme extérieure qui maintiennent une tension et un positionnement du fil constants dans les 96 encoches du stator. Un manipulateur multi-axes intégré gère le transfert du paquet avec une précision chirurgicale, assurant une conformité totale du produit final aux exigences de l'industrie automobile.
