Banc à essais pour bandes de pantographes

M210131

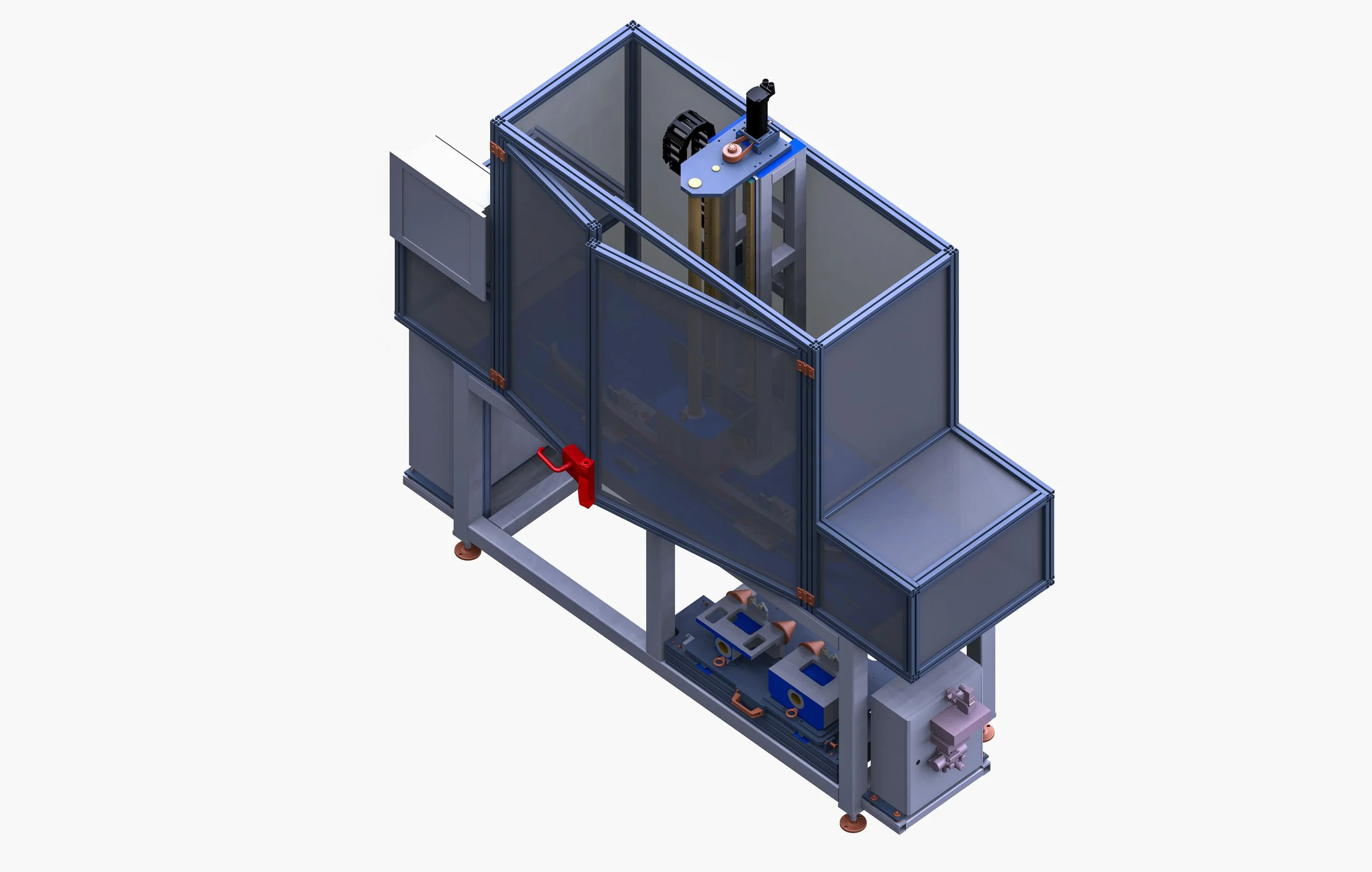

Nous avons conçu, fabriqué et installé un banc de test dédié au contrôle fonctionnel et mécanique de bandes de pantographe, intégrant des essais d’impact, d’étanchéité et de continuité de débit sur un même poste.

Cette machine s’adresse à un industriel du secteur des équipements électriques et de la mobilité, pour lequel la fiabilité et la répétabilité des tests sont essentielles avant mise sur le marché. Le projet visait à centraliser plusieurs essais distincts sur un banc unique, tout en conservant une grande souplesse d’utilisation et une traçabilité complète des résultats.

Le banc permet aujourd’hui de réaliser différents tests de manière indépendante, avec un chargement manuel simple, des réglages intuitifs et une acquisition automatique des données, garantissant des essais reproductibles et conformes aux exigences normatives du client.

• Impact – Une énergie maîtrisée jusqu’à 500 joules

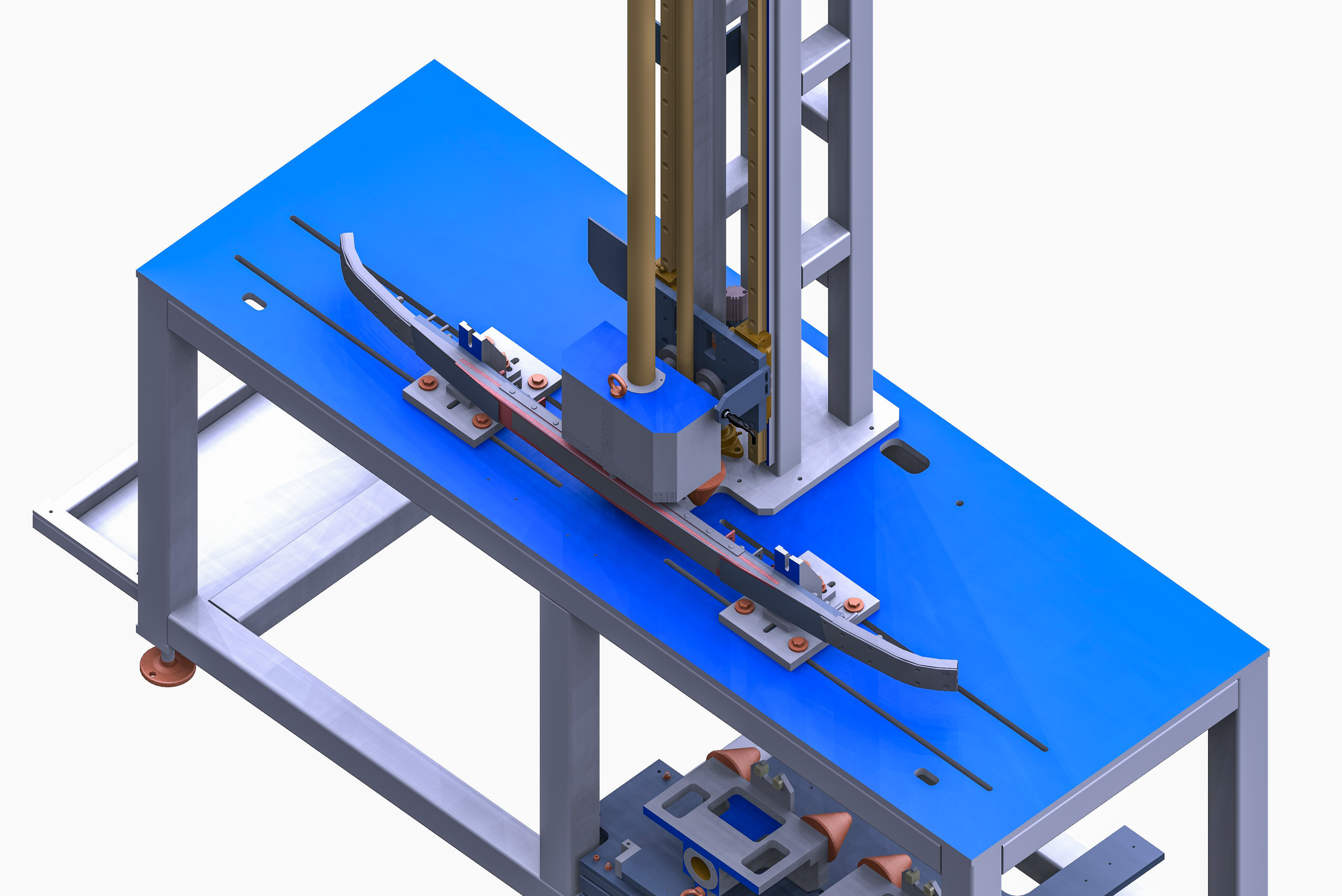

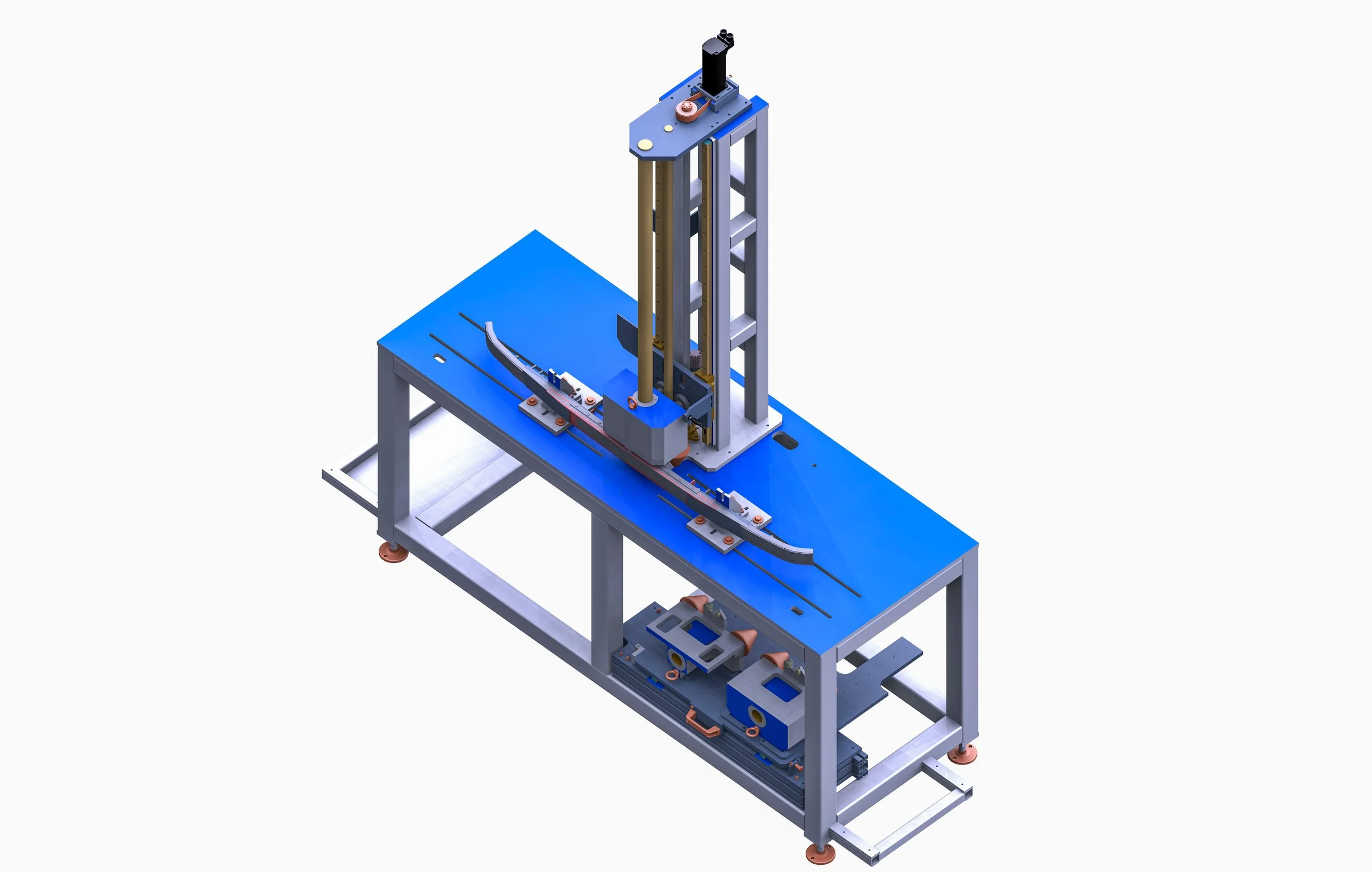

  Le banc intègre une tour de chute verticale permettant de réaliser des tests d’impact avec des énergies comprises entre 50 et 500 joules. L’impacteur, d’une masse de 50 kg, est positionné automatiquement à la hauteur souhaitée grâce à un axe motorisé numérisé.

• Tests pneumatiques – Étanchéité

  Le poste permet de réaliser différents essais pneumatiques, incluant des tests d’étanchéité à faible débit ainsi que des tests de continuité jusqu’à 500 L/min.

• Traçabilité – Des résultats exploitables et sécurisés

  L’ensemble des données issues des essais est automatiquement collecté et exporté sous forme de fichiers exploitables. Les résultats peuvent être récupérés localement ou transmis vers un système externe, offrant une traçabilité complète des tests.
