Assembleuse de rotors
M081515

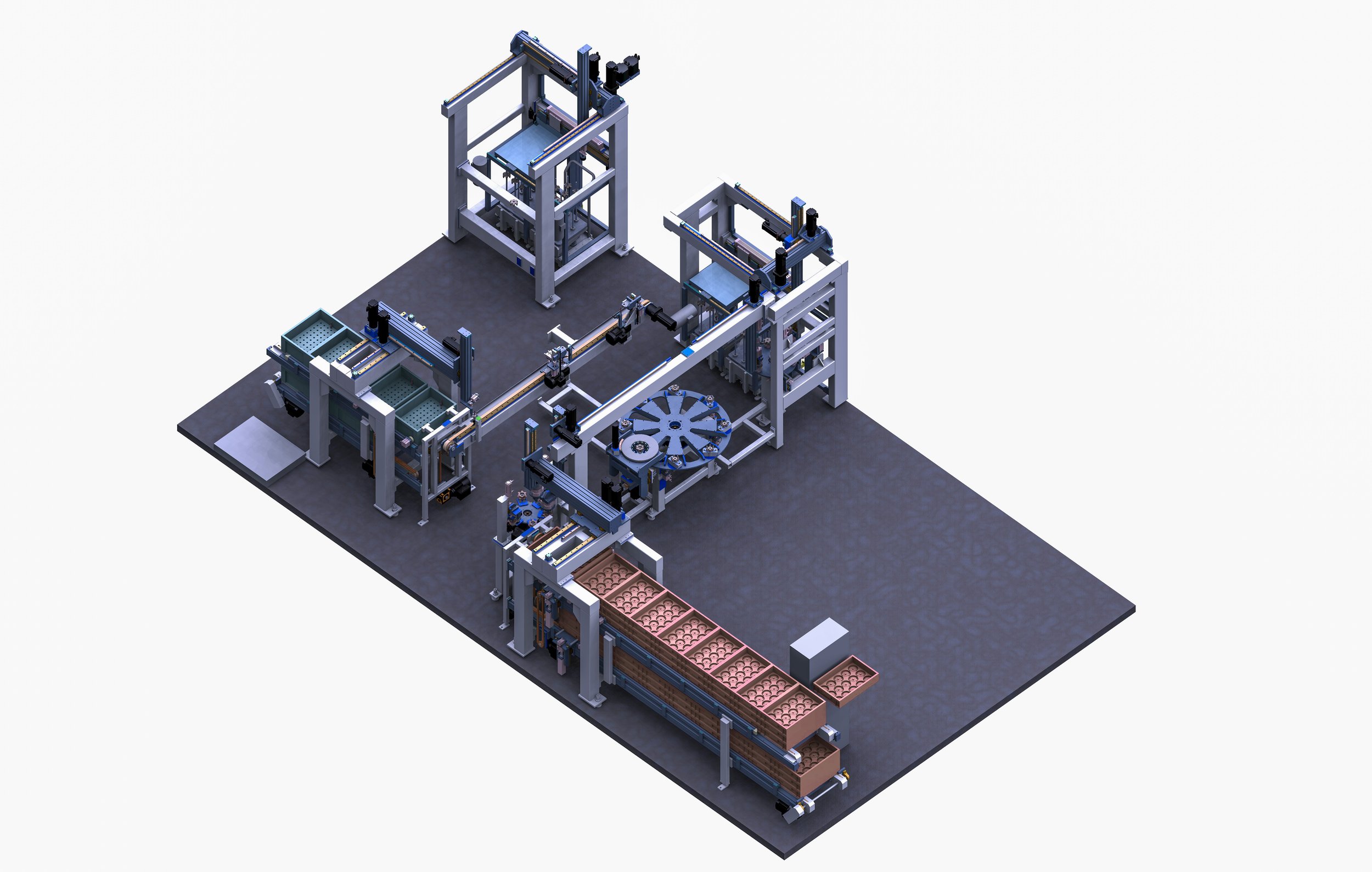

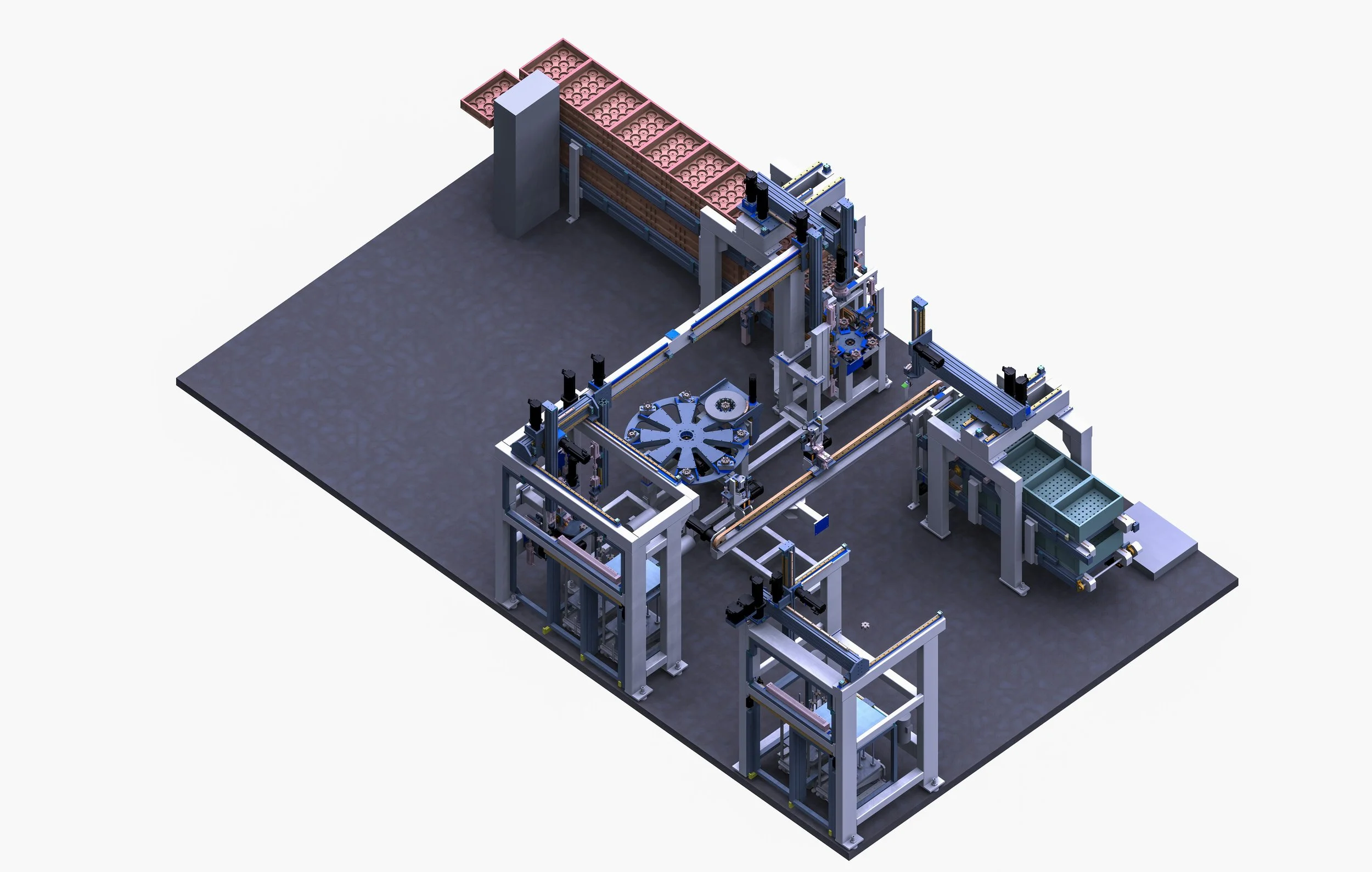

Nous avons conçu et réalisé une ligne robotisée de haute technologie dédiée à l'assemblage complet de rotors.
Cette installation assure l'intégralité du flux de production : du déconditionnement automatique des composants (roues polaires, arbres, bobines, collecteurs) jusqu'à l'emmanchement final et au contrôle électrique.
Le système se distingue par sa capacité à manipuler des composants délicats et magnétiques, tout en garantissant une flexibilité totale grâce à des changements de série automatisés par servomoteurs.
-

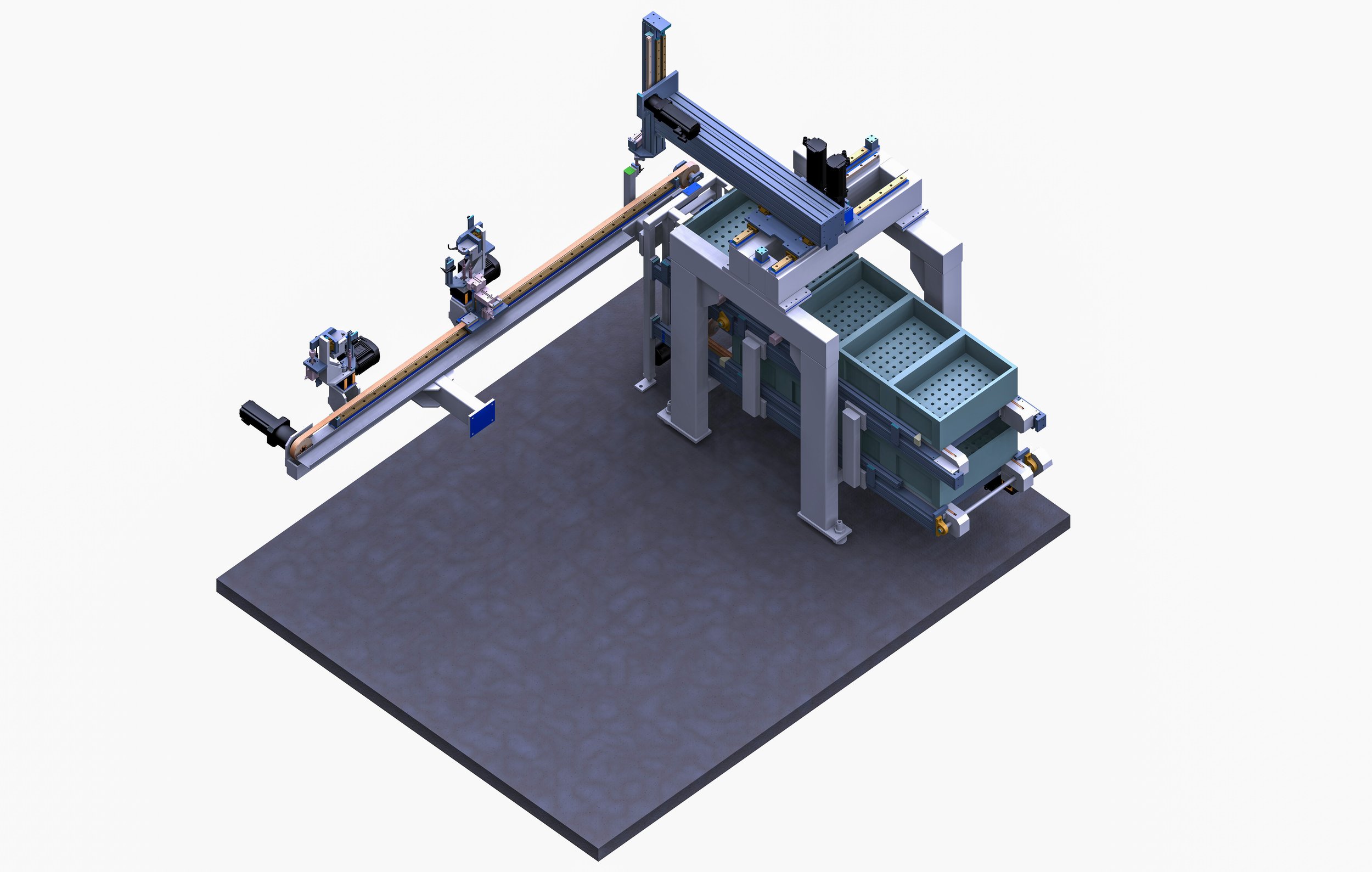

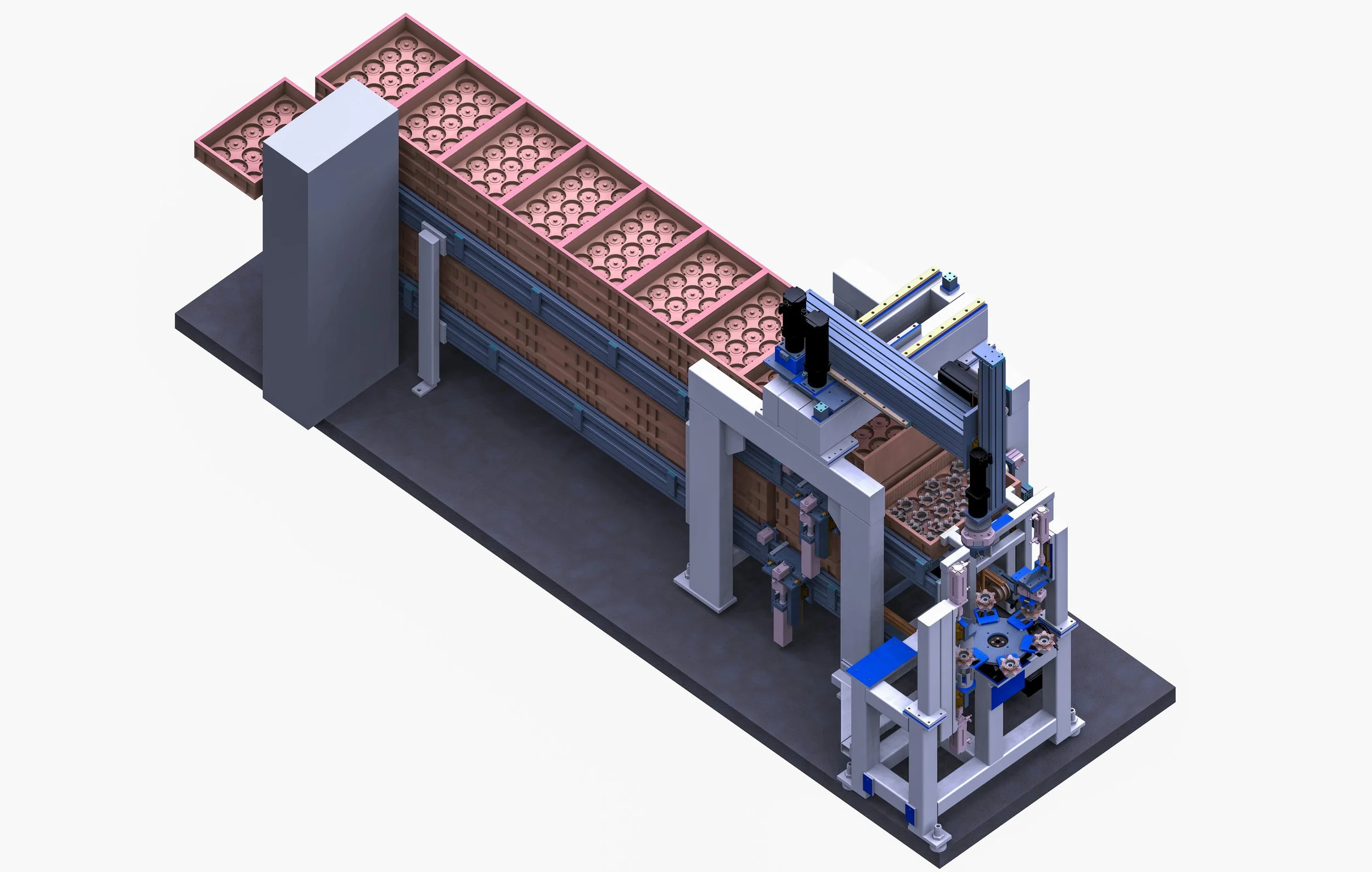

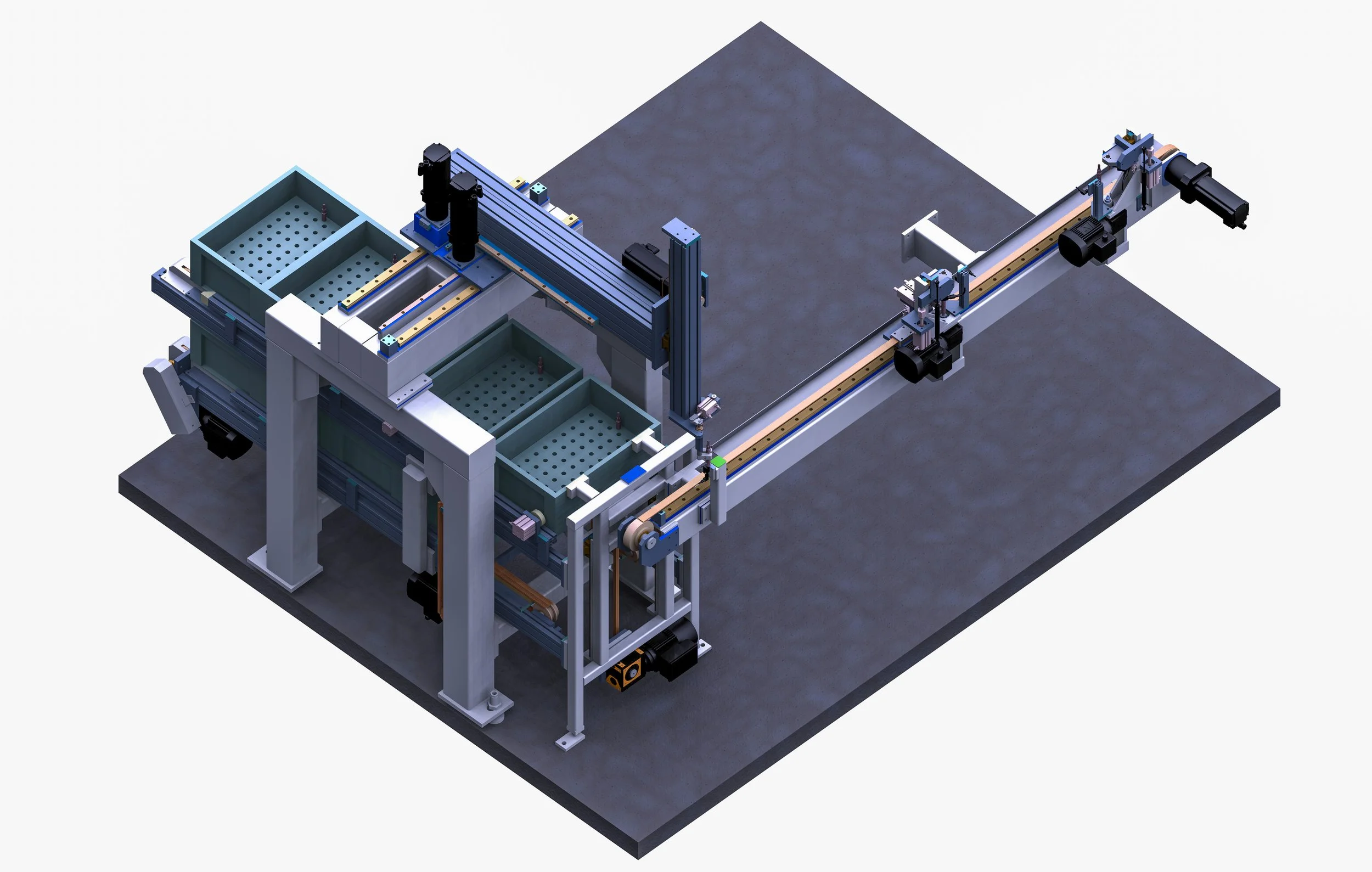

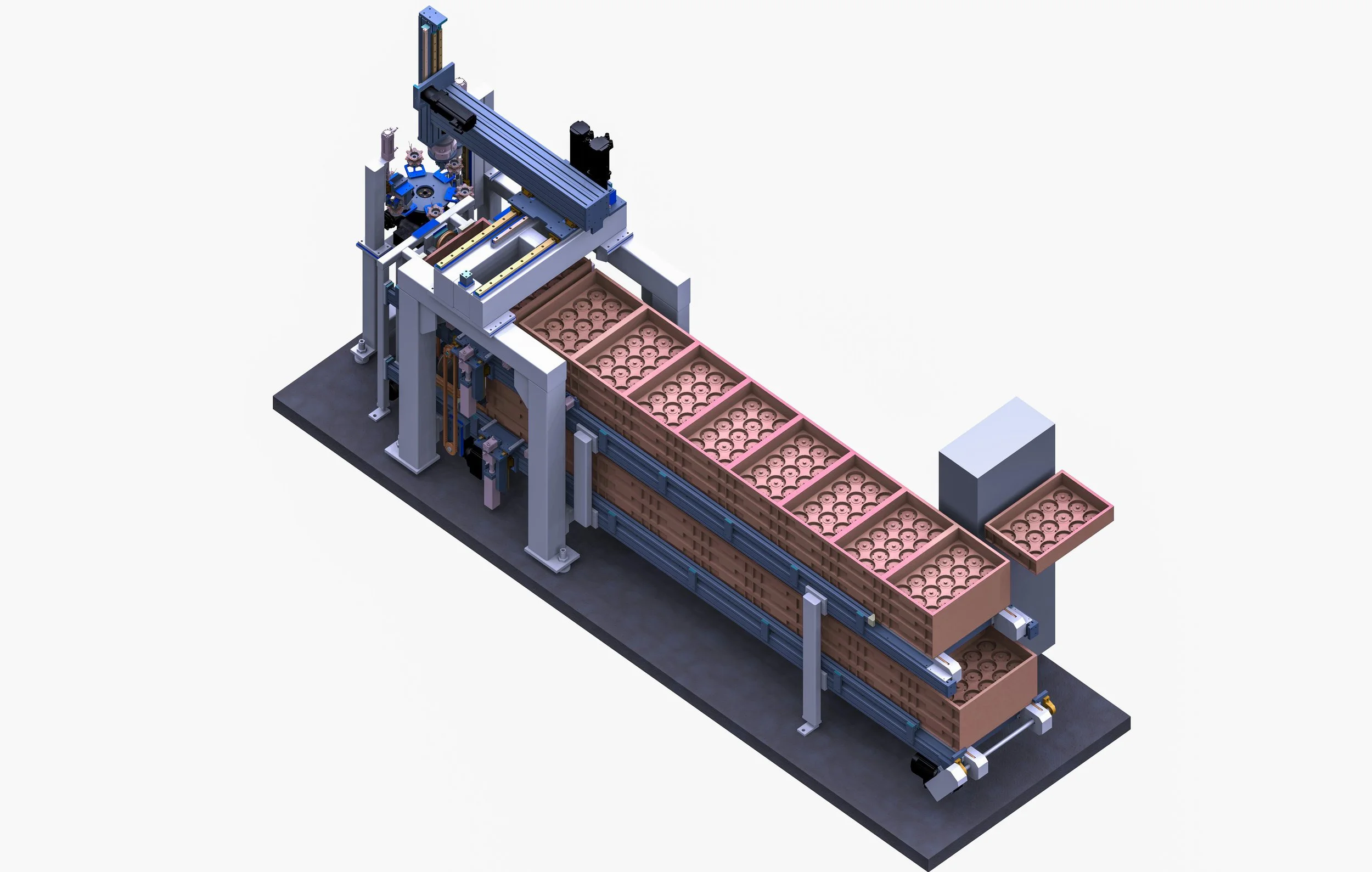

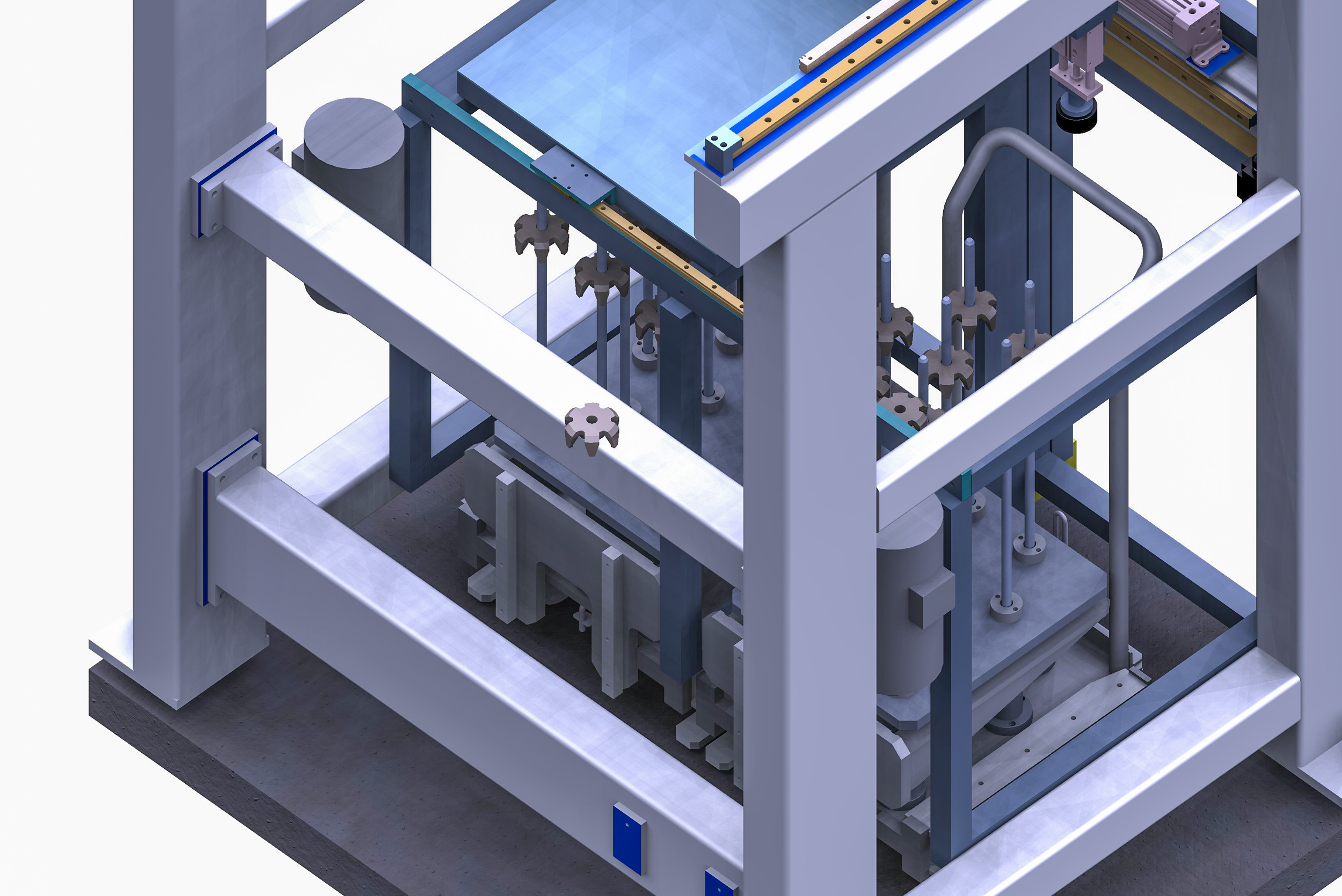

La ligne intègre plusieurs portiques 3 axes numériques permettant l'approvisionnement des composants à partir de bacs et plateaux thermoformés. Chaque station de chargement dispose d'une autonomie d'une heure et utilise des systèmes de reconnaissance (RFID / Balluff) pour identifier les références en entrée. Une attention particulière a été portée à la préhension des composants critiques, notamment via des systèmes de dévêtisseurs pour les arbres moletés et des manipulateurs magnétiques pour les roues polaires.
-

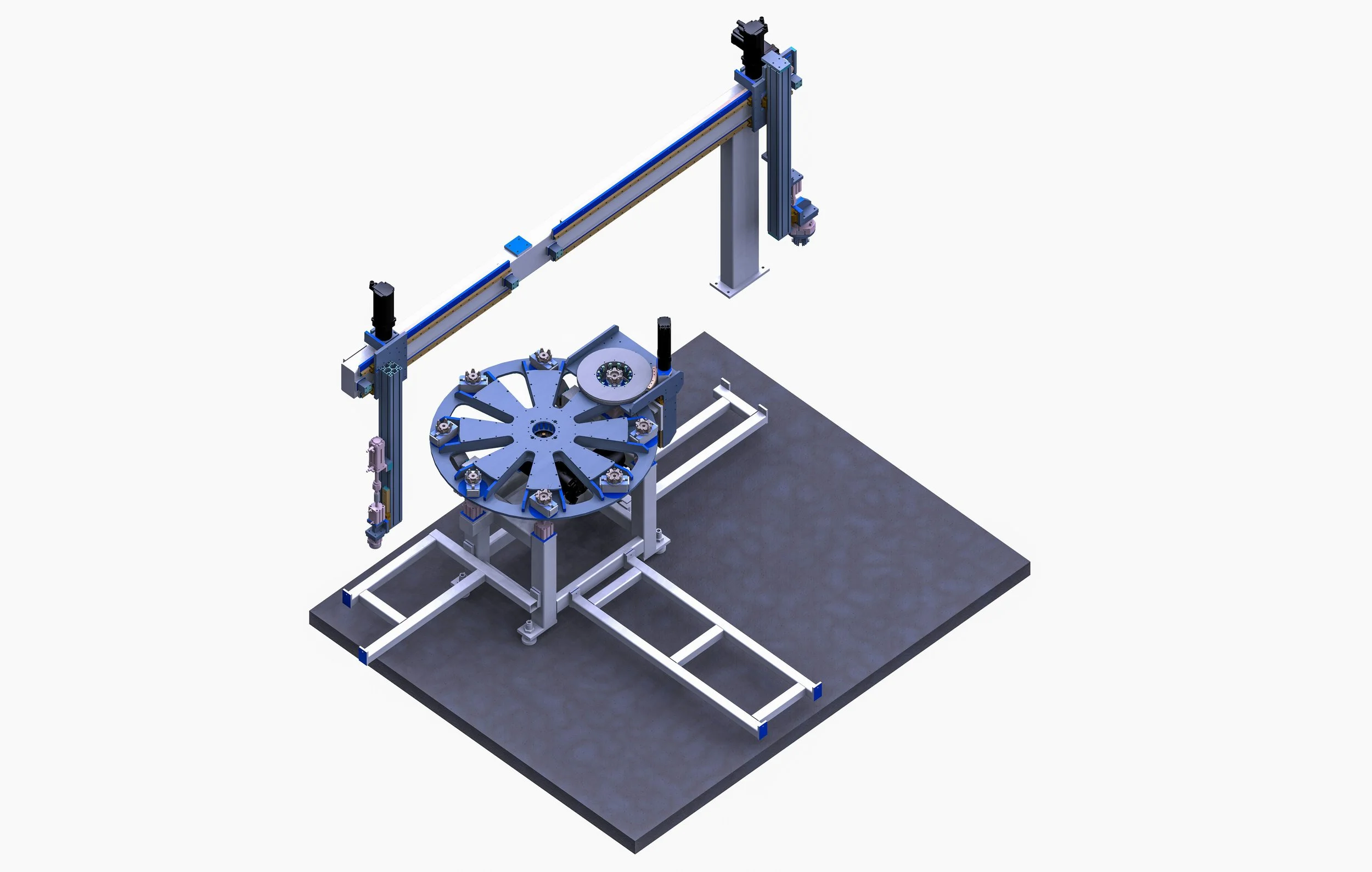

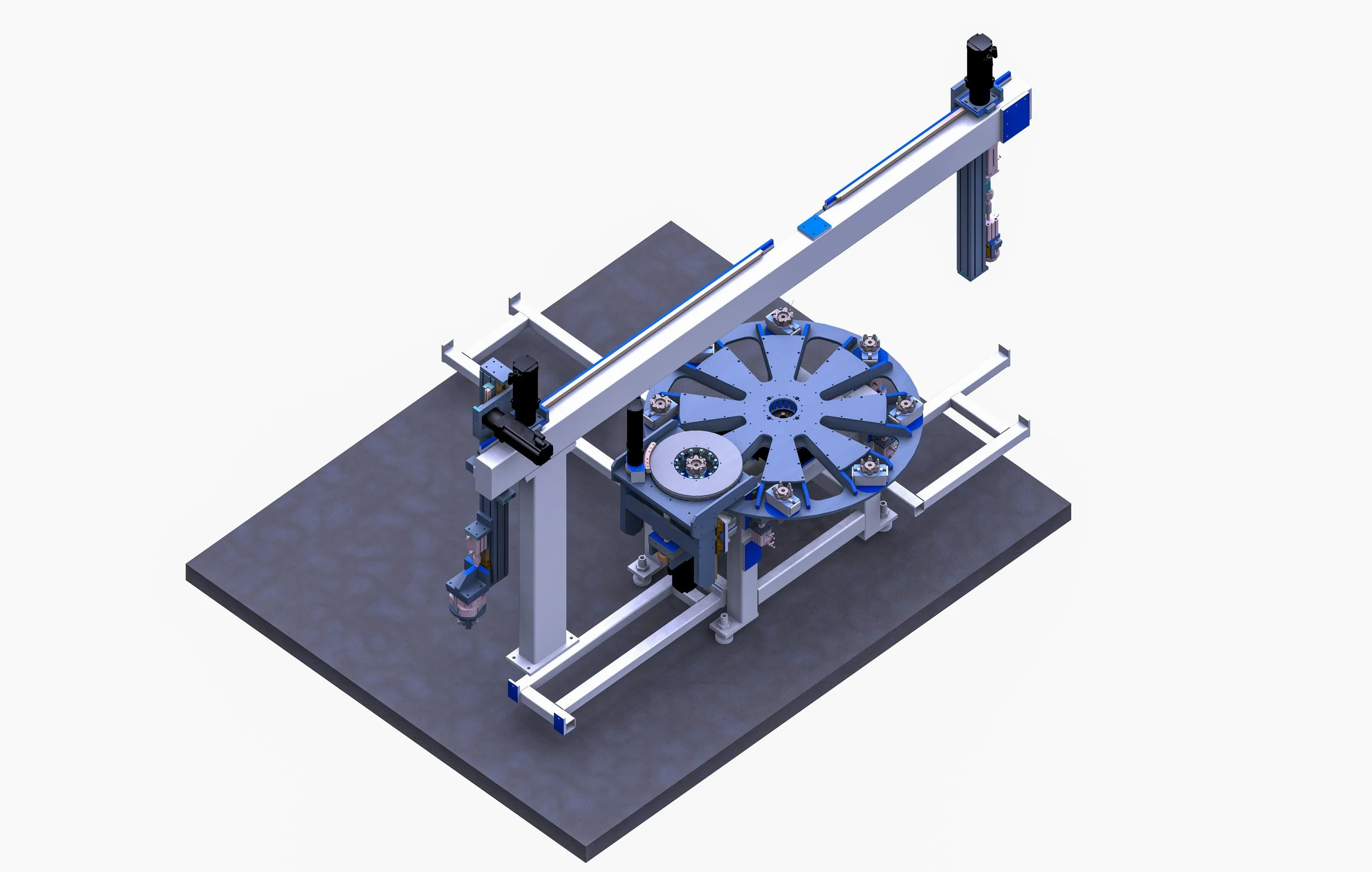

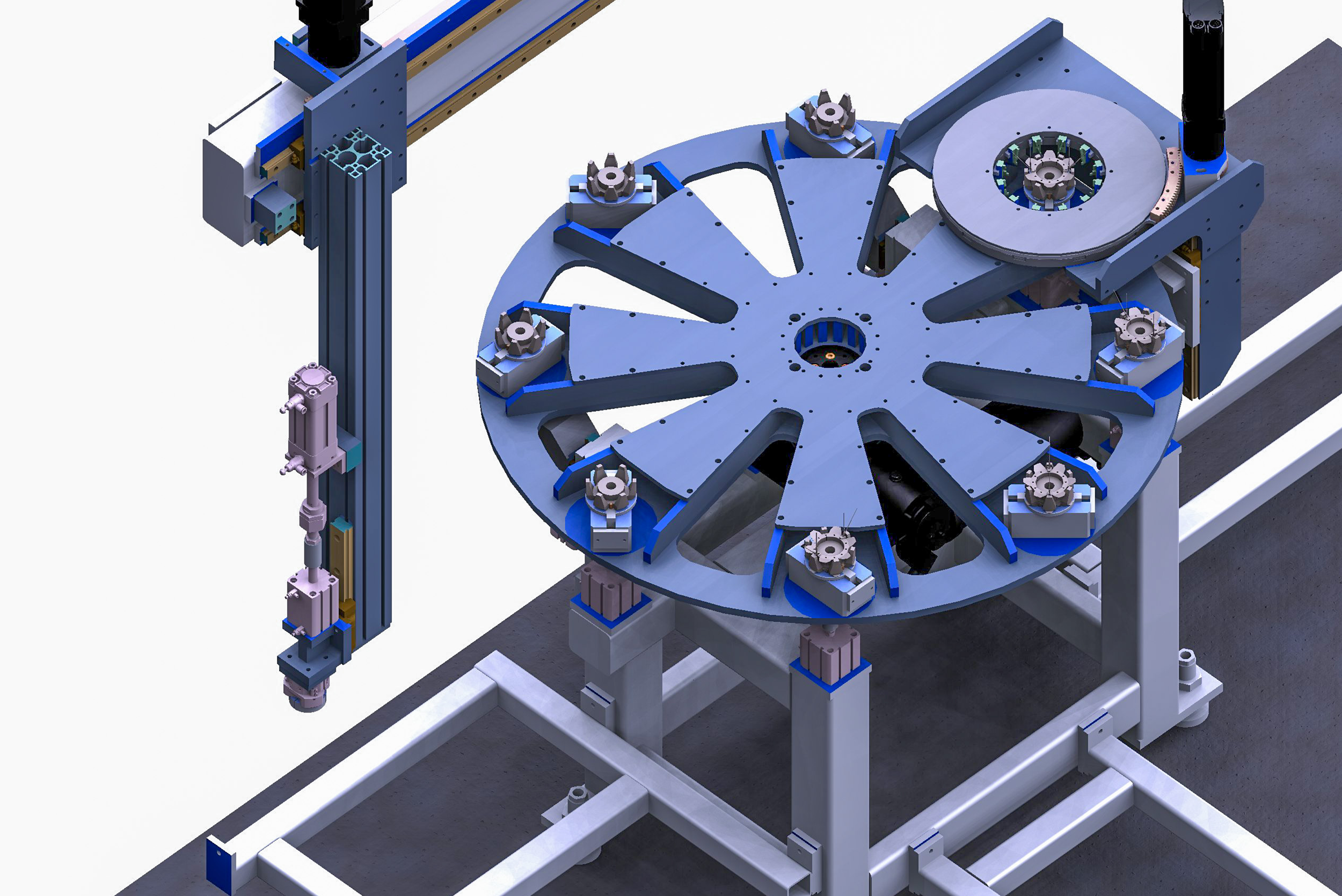

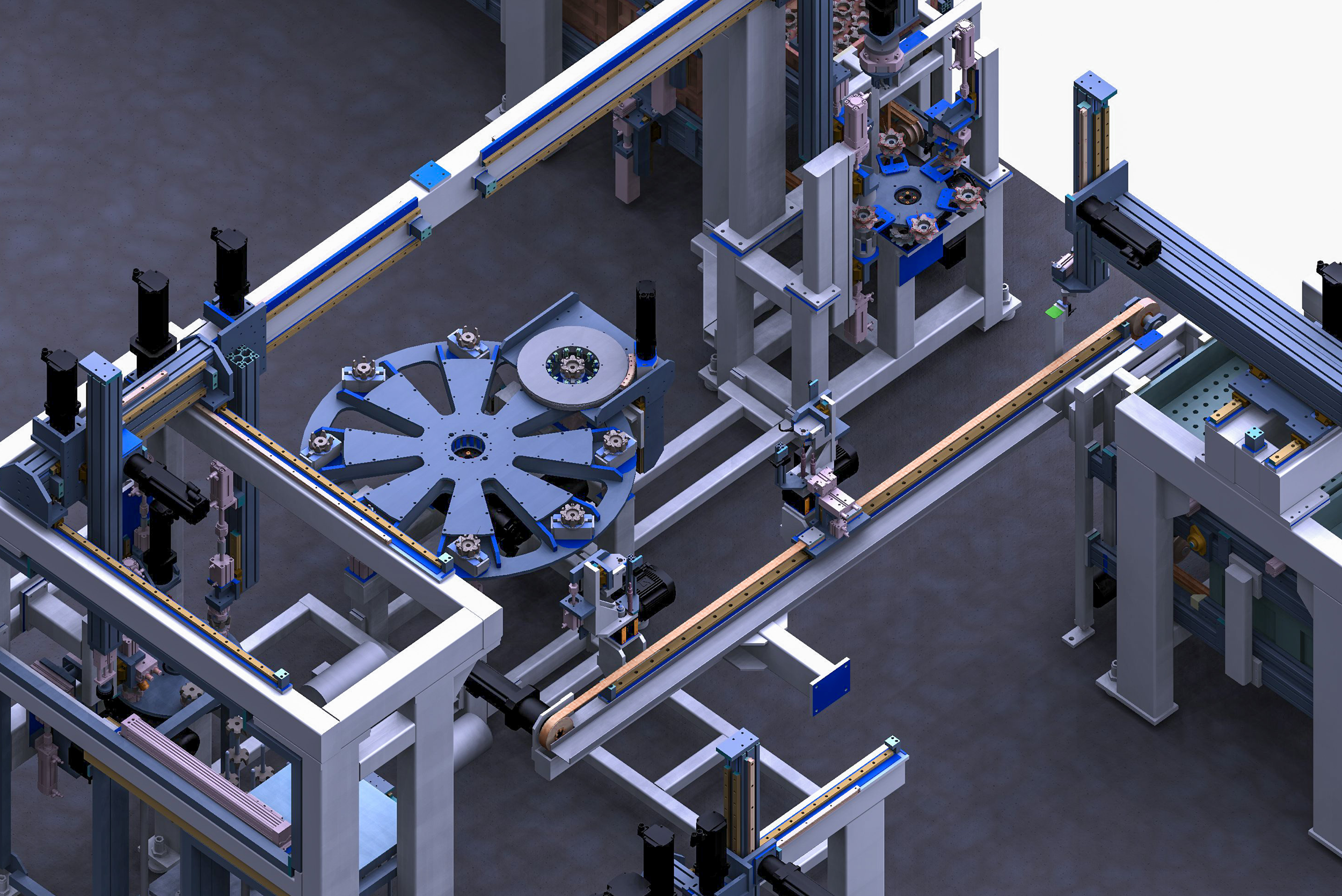

L'assemblage des aimants et de la bobine est réalisé sur un plateau rotatif de haute précision. Le process inclut la dépose automatisée des aimants par barillets, le contrôle de présence des laminettes et la mise en place de la bobine avec un outillage de maintien spécifique monté sur axe numérique. Pour garantir une polyvalence maximale, les doigts d'indexage des posages sont réglés automatiquement par servomoteurs lors des changements de série.
-

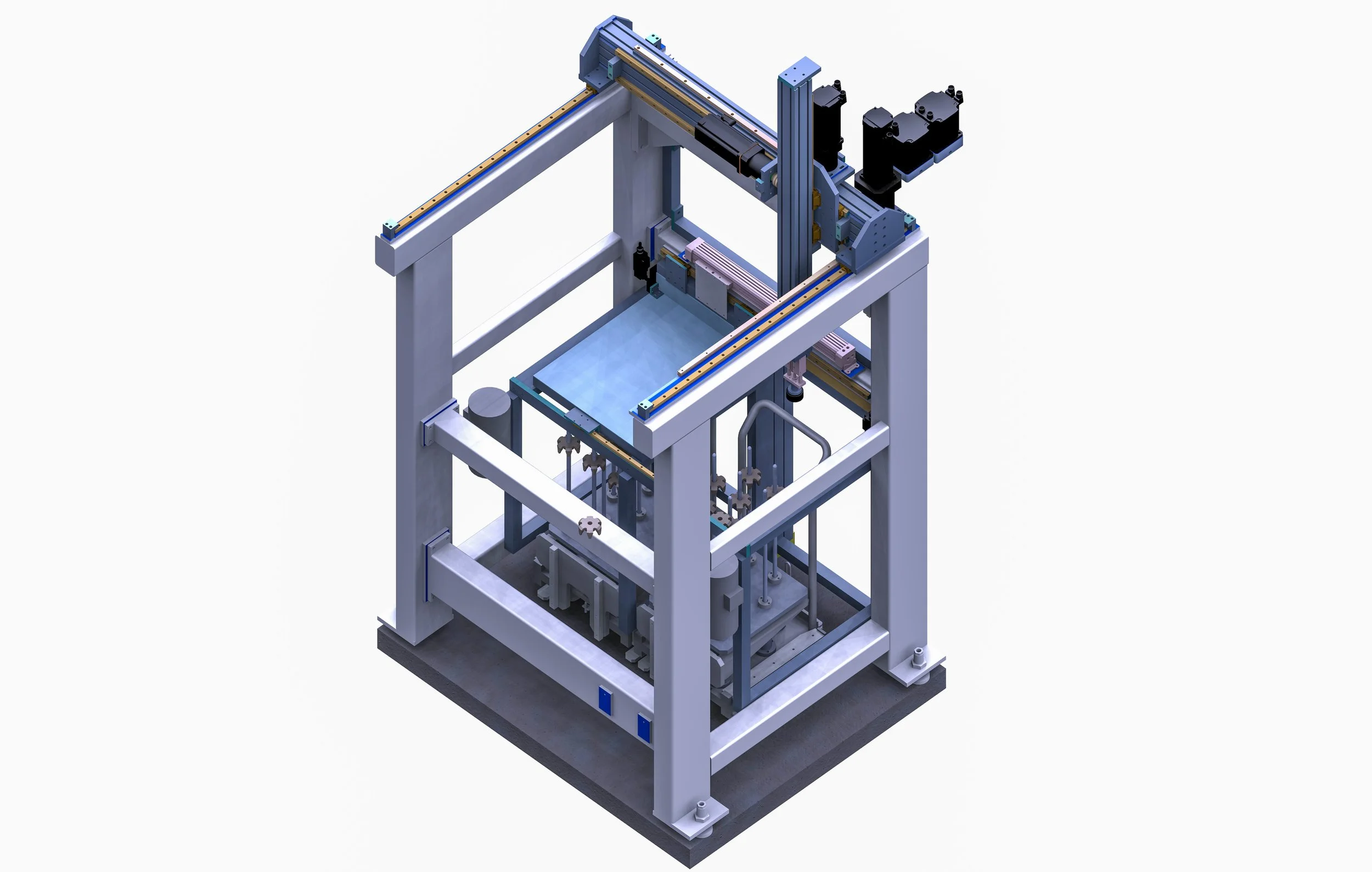

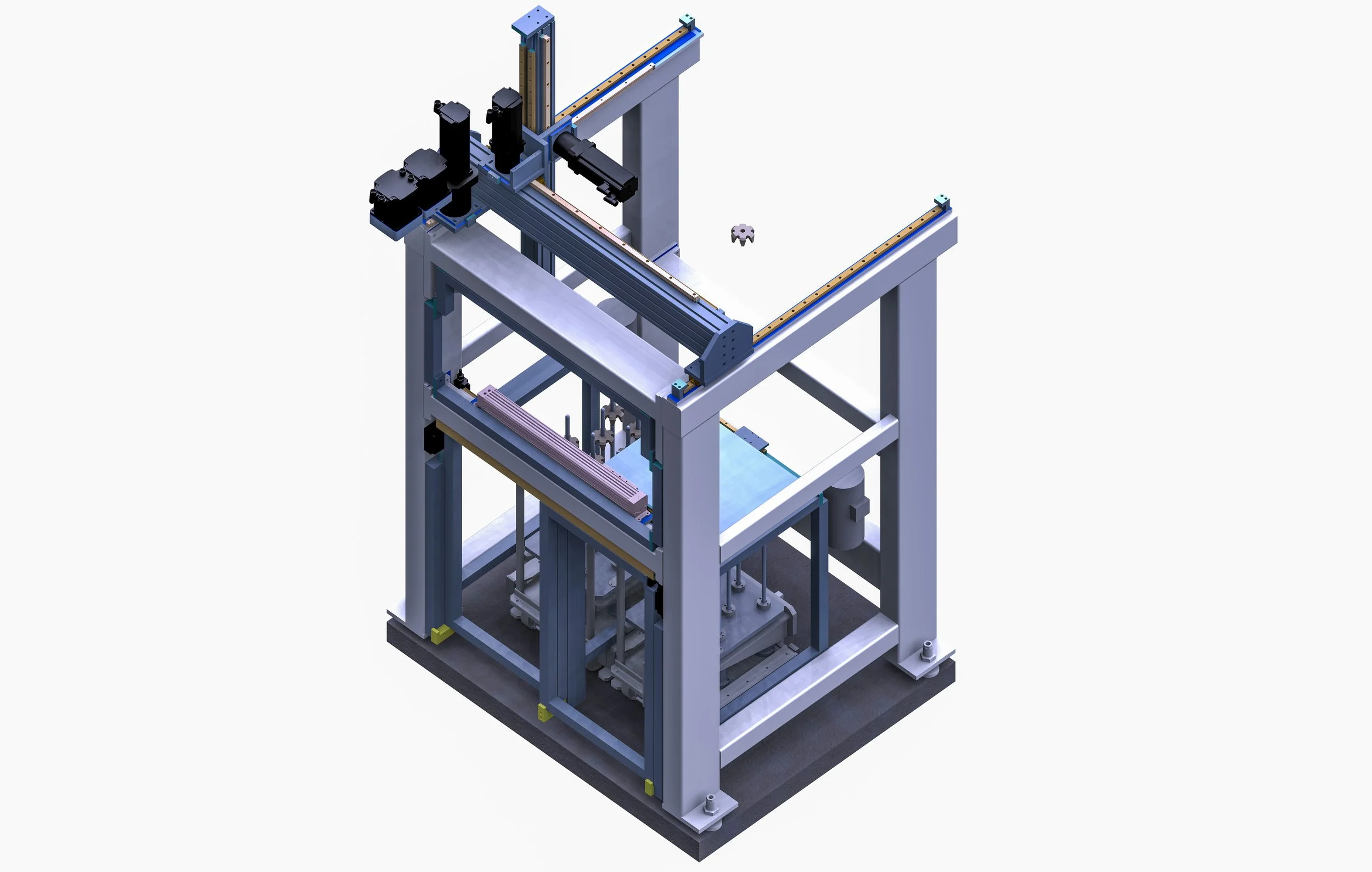

La fin de ligne est dédiée à l'intégration du collecteur et à la validation du produit fini. Un module d'épinglage et d'emmanchement numérique assure la liaison mécanique, avec un suivi rigoureux des efforts via des capteurs Kistler. Enfin, chaque rotor subit une batterie de tests complets via des unités ATEQ (continuité, court-circuit, isolement masse), garantissant une conformité totale avant l'évacuation de la pièce.
